Широкосмугове джерело світла ASE з низькою рівномірністю діапазону C

Зміст

1. Введення Широкосмугове джерело світла ASE з низькою рівномірністю діапазону C

2. Технічний Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі товару

6. Етапи операції

7. Інформація про замовлення

8. Технічний паспорт і тестовий аркуш

9. Умови котирування і оплата

10. Час виконання

11. Примітки до операції та Технічне обслуговування

12. Забезпечення якості та Післяпродажне обслуговування

Ознайомлення з продуктом

Це некогерентний ASE з низькою площинністю C-діапазону Широкосмугове джерело світла, яке є спонтанним випромінюванням, створюваним a напівпровідниковий лазер у легованому ербієм кварцовому волокні зі спектром 1526~1566 нм охоплення та вихідна потужність 10/20/30/50 мВт. Повний комплект аксесуарів в комплекті; посібник користувача надається. Він підходить для оптоволокна тестування пристроїв, виготовлення решіток FBG, медичне зображення тощо запобіжні заходи проти вологи, пилу та корозії; його слід зберігати в сухому місці місце.

Продукт Технічні характеристики

Особливості продукту

● Cose ефективний;

● Широкий спектр;

● Високий стабільність вихідної потужності.

Застосування продукту

● Оптичний зондування волокна;

● Медичний зображення;

● Тестування волоконно-оптичних пристроїв.

Продукт Подробиці

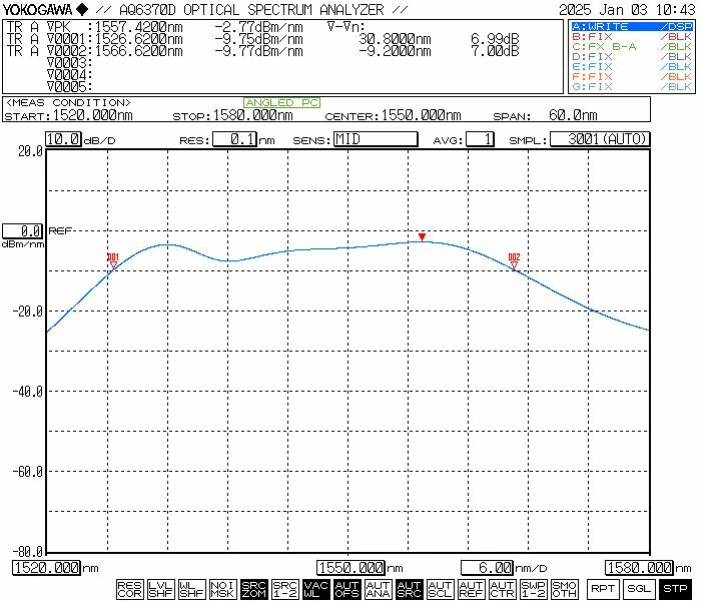

● Типовий спектр

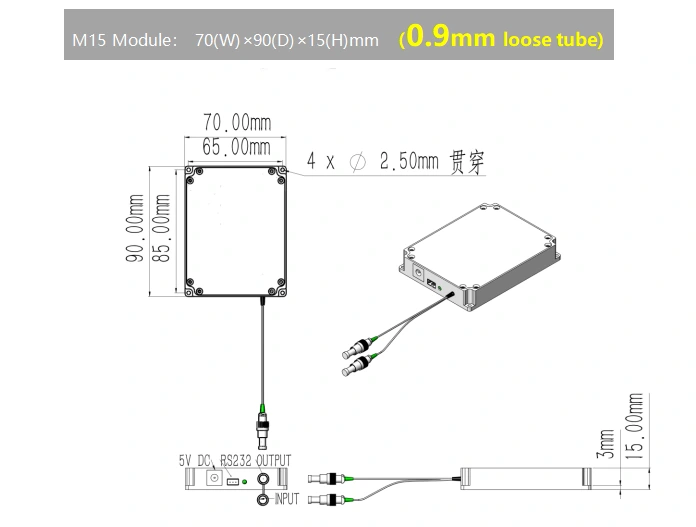

● Стандартні аксесуари

Операція Кроки

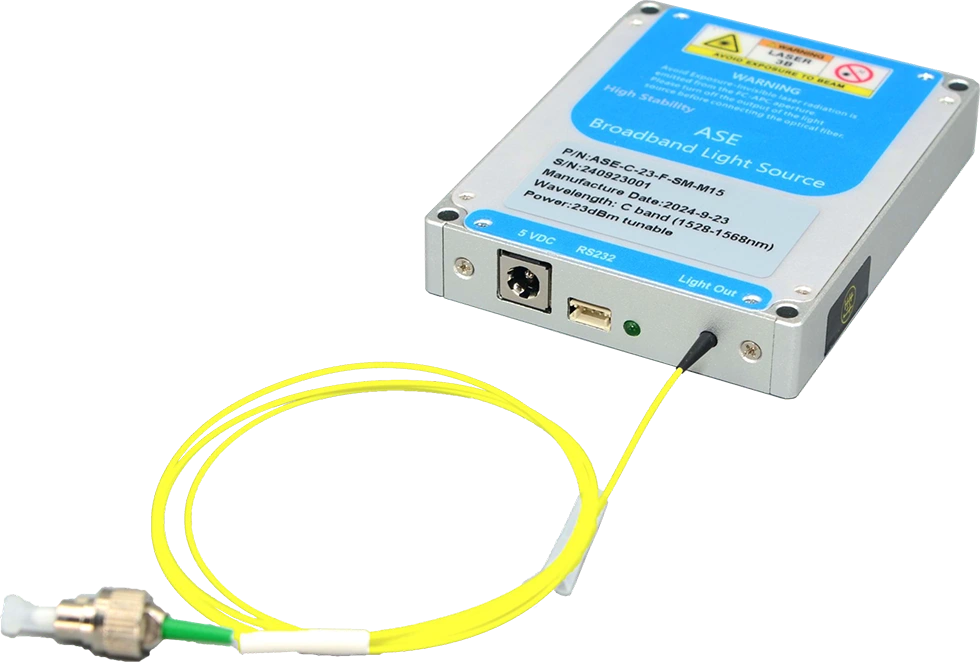

Крок 1. Зовнішній вигляд: Зліва направо - сила порт, інтерфейс послідовного зв’язку ZH2.54 (3-контактний), світлодіодний індикатор живлення та порт одномодового волокна для оптичного виводу.

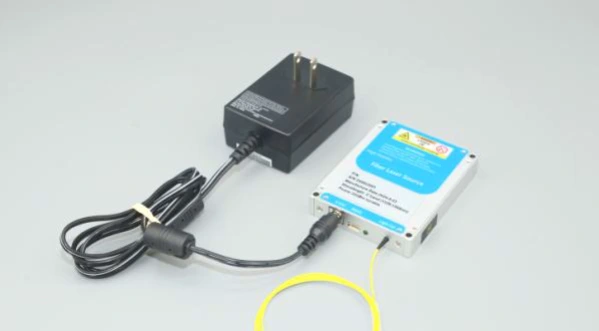

Крок 2. Джерело живлення: за замовчуванням вхідний порт живлення DC 5,5 × 2,1 мм інтерфейс; відповідний адаптер живлення постійного струму 5 В додається до пристрою на той час відвантаження. Спосіб підключення адаптера живлення до джерела світла модуль зображено на супровідному малюнку; переконайтеся, що ви використовуєте тільки оригінальний адаптер живлення в комплекті. Використання несумісної влади адаптер може призвести до пошкодження джерела світла. Як варіант, версія доступний кабель живлення з U-подібним роз’ємом полегшити підключення до імпульсного джерела живлення; однак цей параметр повинен бути спеціально запитуваний під час покупки.

Крок 3. Підключення оптоволоконних патч-кордів: Зніміть пилозахисний ковпачок із оптоволоконного роз’єму та перевірте торець оптоволокна; переконайтеся, що він не забруднений і не пошкоджений, перш ніж підключати його до іншого волоконно-оптичні компоненти або тестове обладнання. Для потужних джерел світла це так рекомендовано використовувати для з’єднання оплавлення.

Setp4. Підключення джерела світла Модуль до головного ПК: використовуйте оригінальний послідовний кабель даних USB-RS232 входить до складу модуля джерела світла для підключення модуля до комп’ютера. Комп’ютер потребує попередньої інсталяції спеціального драйвера послідовного порту правильно розпізнати кабель USB-RS232; інакше програмне забезпечення хоста буде бути не в змозі встановити правильне з'єднання або зв'язатися зі світлом вихідний модуль. Щоб отримати необхідний драйвер, зверніться до Box Optronics.

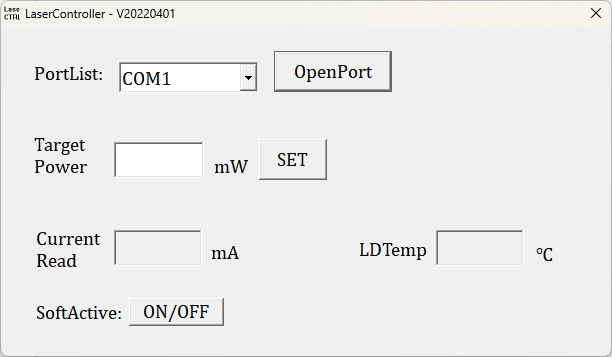

Крок 5. Програмне забезпечення: для модулів джерел світла ASE з регульованою потужністю, оптичну вихідну потужність можна регулювати за допомогою програмного забезпечення хоста; для фіксованої потужності моделі, рівень потужності не можна регулювати.

Замовлення інформації

наприклад: ASE-C-F7-20-SM-M

(Інформація для замовлення: Широкосмугове джерело світла ASE з низькою площинністю діапазону C, спектральна рівність≤7 дБ, 20 мВт вихідна потужність, з оптоволокном SM, пакет модуля).

Для інших індивідуальних вимог, будь ласка, зв'яжіться з: sales06@boxoptronics.com

Технічний паспорт і Тестовий аркуш

Технічний паспорт

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки до операції та Технічне обслуговування

● За чистих торцевих умов одномодові волокна (наприклад, Hi-1060, PM980, G652D або PM1550) мають теоретичну допустиму потужність приблизно 200 мВт постійного світла. Отже, для джерел світла і підсилювачі з рівнями вихідної потужності нижче 200 мВт, вихідні оптоволоконні роз’єми може бути з'єднаний з іншими одномодовими оптоволоконними пристроями за допомогою стандартних адаптерів (волокнисті фланці). Однак, якщо торець волоконного з’єднувача забруднений, він дуже чутливий до вигоряння в момент активації лазера, навіть якщо потужність лазера дуже мала. Тому, перш ніж робити будь-які з’єднання волокна, торець роз'єму необхідно ретельно очистити за допомогою спеціального засобу для чищення волокон інструменти. Крім того, слід обережно використовувати інспектор торця волокна огляньте поверхню, щоб переконатися, що на ній немає пилу та забруднень перш ніж продовжити з’єднання через волоконний фланець.

● Під час очищення, перевірки або підключення оптоволоконних роз’ємів ви необхідно переконатися, що джерело світла не випромінює світло; ні за яких обставин чи слід виконувати операції, коли світло активне. По завершенні використання і після від’єднання від інших волоконно-оптичних роз’ємів роз’єм повинен мати пилозахисний ковпачок.

● Якщо вихідне волокно потрібно під’єднати до іншого волокна, воно є рекомендовано використовувати зварювальний апарат.

● Не рекомендується часто вставляти або знімати оптоволокно роз’єми на вихідному кінці, щоб запобігти забрудненню пилом, що може призвести до збільшення внесених втрат або пошкодження торців оптоволоконного з’єднувача.

● Будь ласка, вживайте заходів проти вологи, пилу та корозії; зберігати в сухому місці.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
