Широкосмугове джерело світла ASE діапазону C

Зміст

1. Введення Широкосмугове джерело світла ASE діапазону C

2. Технічний Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі товару

6. Етапи операції

7. Інформація про замовлення

8. Технічний паспорт і тестовий аркуш

9. Умови котирування і оплата

10. Час виконання

11. Примітки до операції та Технічне обслуговування

12. Забезпечення якості та Післяпродажне обслуговування

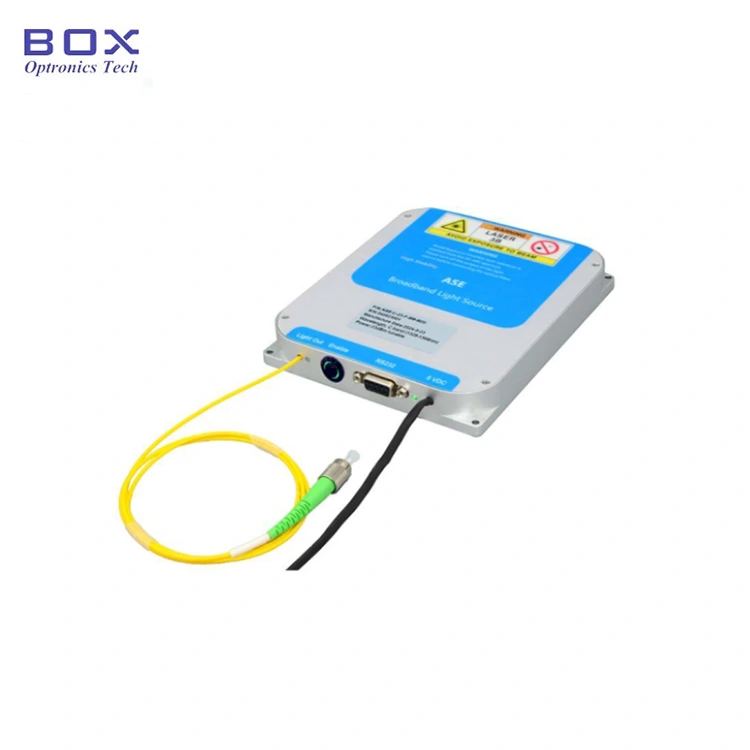

Ознайомлення з продуктом

Це широкосмугове джерело світла ASE належить an некогерентне джерело світла, яке є спонтанним випромінюванням, створюваним a напівпровідникове кварцове волокно з лазерним накачуванням, леговане ербієм. Спектральне сплощення технологія забезпечує широкосмуговий плоский спектр, а довжина хвилі охоплює діапазон C, і спектральна рівномірність <2 дБ, досягнута за допомогою волокна SM або PM вихід, опція багаторівневої потужності, придатна для оптоволоконних датчиків.

Продукт Технічні характеристики

Особливості продукту

● Висока стабільність вихід;

● Плоский спектр;

● DB9 Гніздо (RS232) для легкої інтеграції.

Застосування продукту

● Оптоволокно зондування;

● Медичний зображення;

● телекомунікації;

● Оптичний тестування пристрою.

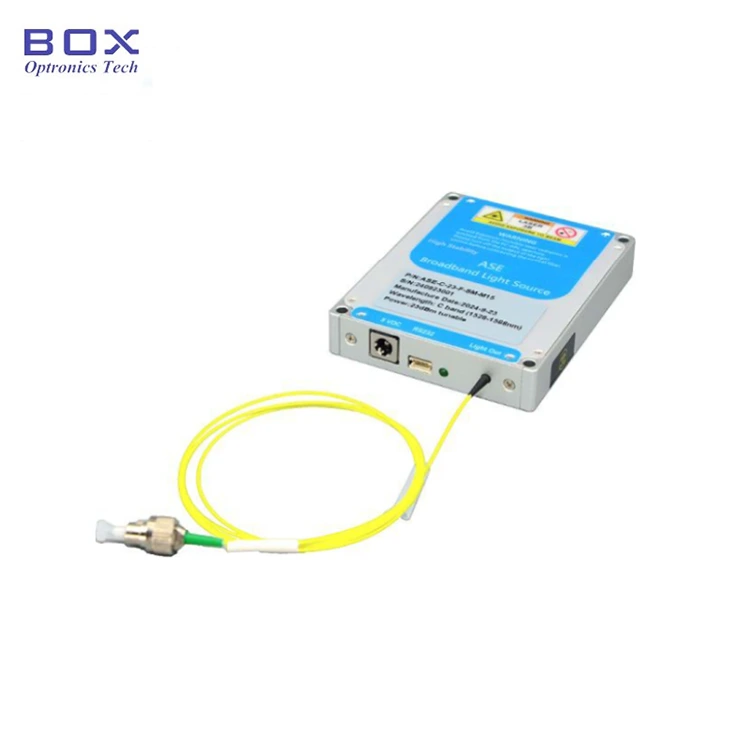

Продукт Подробиці

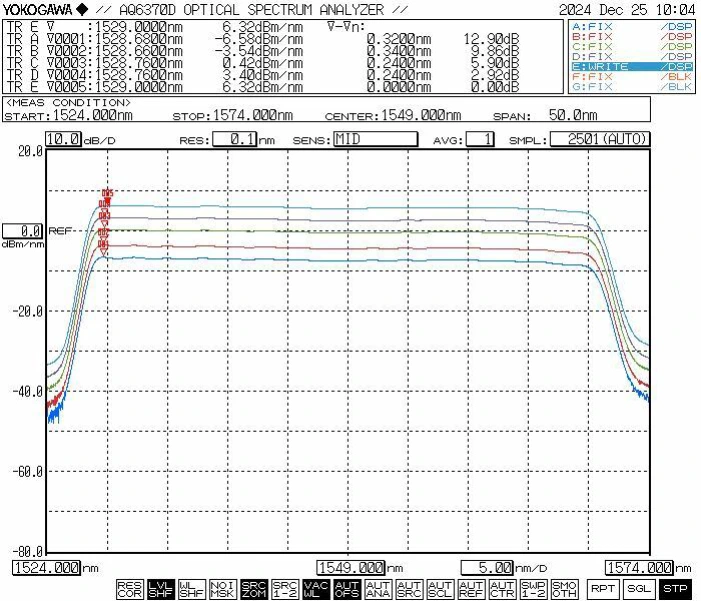

● Типовий спектр:

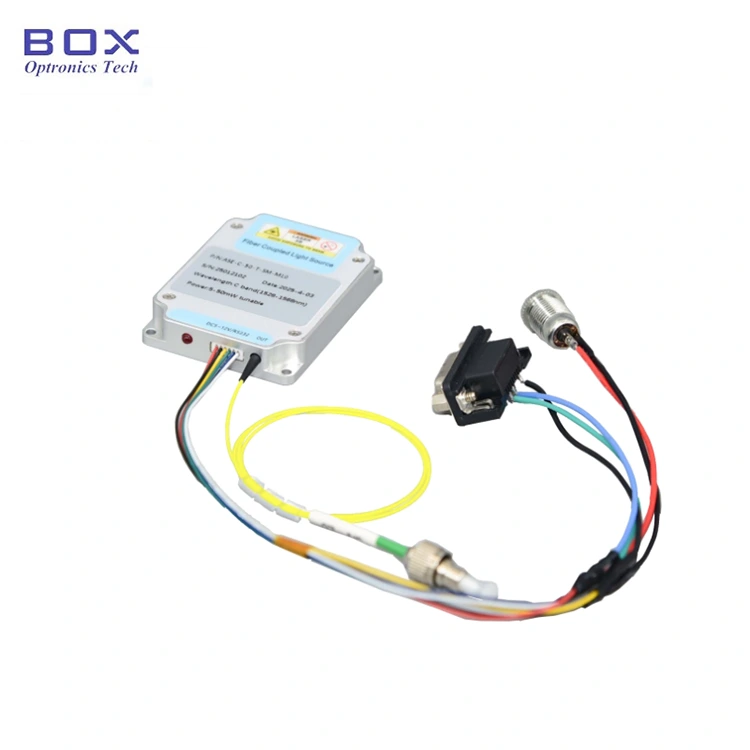

● Стандартні аксесуари

Операція Кроки

Крок 1. Розпакування та складання: будь ласка, перевірте, чи всі аксесуари повні перед складанням.

Крок 2. З’єднувальні волоконні перемички: відкриті пилозахисний ковпачок на волоконному з’єднувачі або фланці, перевірте торець волокна та під’єднати волокно або з’єднати волокно з пристроєм або вимірювачем потужності, який потрібно перевірити після підтвердження відсутності забруднення чи пошкодження.

Крок 3. Підключення адаптера живлення та послідовного кабелю: під’єднайте модуль джерела світла та адаптер живлення; підключити модуль джерела світла та комп’ютер із сигнальним кабелем USB-RS232. (Примітка спочатку на комп’ютері потрібно встановити драйвер послідовного порту. Водія можна знайти на компакт-диску або отримані від компанії Box Optronics.)

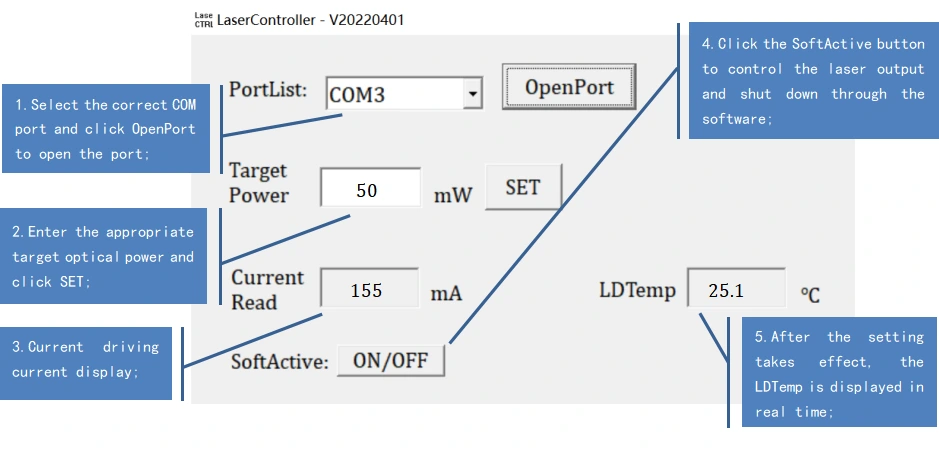

Setp4. Використання: відкрити джерело світла перемикач активації; світловий індикатор виходу джерела світла світиться, і є вихід оптичної потужності. У цей час робочий струм і значення оптичної потужності це параметри, встановлені головним комп’ютером під час останнього вимкнення. Вони можуть бути змінено та збережено в програмному забезпеченні головного комп’ютера (лише для версії моделі з регульованою потужністю).

Крок 5. Після використання: натисніть «Закрити». кнопку, вимкніть джерело живлення та від’єднайте оптоволокно.

Замовлення інформації

наприклад: ASE-C-50-SM-T-M

(Інформація для замовлення: широкосмугове джерело світла ASE діапазону C, вихідна потужність 50 мВт потужність, з оптоволокном SM, регульована потужність, модульний пакет).

Для інших індивідуальних вимог, будь ласка, зв'яжіться з: sales06@boxoptronics.com

Технічний паспорт і Тестовий аркуш

Технічний паспорт

Тестовий аркуш

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10-15 робочих днів. (Якщо є деякі в наявності, це буде швидше відправлено.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Примітки до операції та Технічне обслуговування

● Не рекомендується часто вмикати та вимикати оптоволокно роз'єм на кінці виходу. Це допомагає уникнути забруднення пилом, який може збільшити внесені втрати або спричинити спалювання торця роз’єму.

● Під час запуску спочатку переконайтеся, що перемикач живлення та ключ перемикача вимкнено, потім підключіть живлення. Під час вимкнення спочатку вимкніть клавішний вимикач; після того, як індикатор стану згасне, вимкніть живлення. робити не вимикайте живлення безпосередньо під час роботи джерела світла.

● Для широкосмугових моделей джерел світла ASE з меншою вихідною потужністю ніж 200 мВт, вихідний волоконний роз'єм можна підключити до іншого одномодового волоконних пристроїв через знімний перехідник (волоконний фланець). Однак якщо торець оптоволоконного роз’єму забруднено, він дуже чутливий до пошкодження опіком коли лазер активовано, навіть якщо потужність лазера дуже низька. тому перед підключенням волоконного роз’єму необхідно використовувати спеціалізоване волокно інструменти для чищення, щоб ретельно очистити торцеву поверхню. Додатково використовуйте клітковину інспектор торця, щоб уважно оглянути поверхню, переконавшись, що вона повністю перед підключенням через оптоволокно очистіть від пилу та забруднень фланець. Під час очищення, перевірки та підключення оптоволоконного з’єднувача, необхідно переконатися, що джерело світла знаходиться в дезактивованому стані; під номером обставини, якщо ці операції повинні виконуватися при включеному джерелі світла випромінюючи світло. Після завершення використання та від’єднання роз’єму від інших компонентів оптоволокна необхідно негайно закрити роз’єм оптоволокна із захисним пилозахисним ковпачком.

● Широкосмугові моделі джерел світла ASE з вихідною потужністю 200 мВт або вище може мати вихідний кінець, закінчений роз’ємом FC/APC. Однак цей роз’єм призначений виключно для вихідної потужності, ініційованої користувачем моніторингу (шляхом підключення до вимірювача оптичної потужності) або для взаємодії з Оптоволоконний коліматор із FC-термінатором для направлення лазерного випромінювання у вільний простір. Це наполегливо не рекомендується використовувати фланцевий перехідник для безпосереднього з’єднання з'єднувач з роз'ємами інших оптоволокон або пристроїв, що належать користувачу; роблячи це несе значний ризик пошкодження як оптоволоконного з’єднувача, так і сам блок підсилювача. Якщо потрібне з’єднання з іншими волокнами, воно є рекомендовано використовувати зварювання методом оплавлення; крім того, переконайтеся, що типи з'єднані волокна є взаємно сумісними.

● Будь ласка, вживайте заходів проти вологи, пилу та корозії; зберігати в сухому місці.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
