Широкосмугове джерело світла SLD 1310 нм

Зміст

1. Представлення широкосмугового джерела світла SLD 1310 нм

2. Технічні характеристики продукту

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Інформація про замовлення

7. Технічний паспорт і тестовий аркуш

8. Умови пропозиції та оплати

9. Інструкція з експлуатації

10. Примітки щодо експлуатації та технічного обслуговування

11. Гарантія якості та післяпродажне обслуговування

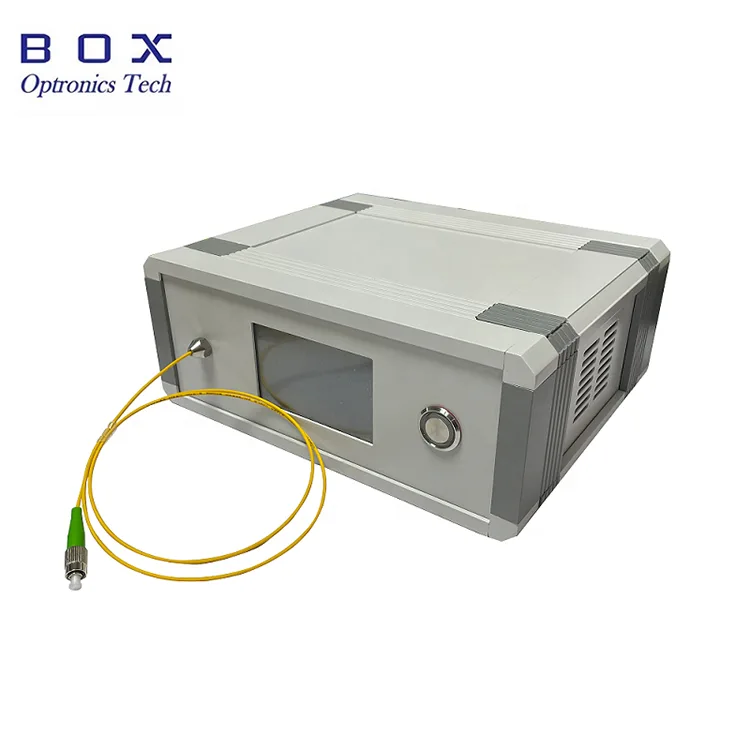

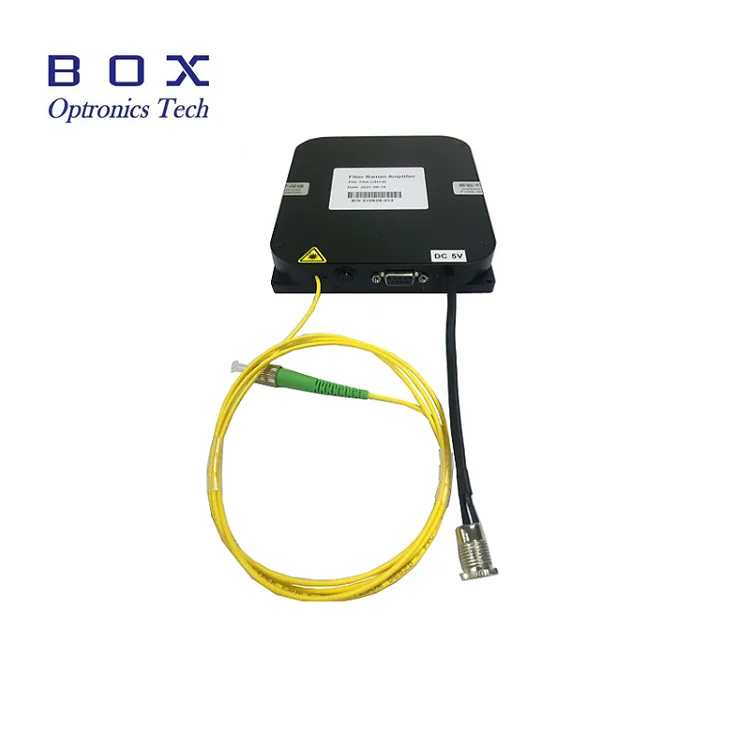

Представлення продукту - широкосмугове джерело світла SLD 1310 нм

Широкосмугове джерело світла SLD 1310 нм забезпечує стабільне широкосмугове випромінювання з низькою когерентністю зі спектральною шириною зазвичай >30 нм і доступною вихідною потужністю 1/3/10/15 мВт. Оптоволоконний зв’язок SMF-28e або PM, низька спектральна пульсація та компактний корпус роблять його ідеальним для оптоволоконного зондування, ОКТ-зображень і точних оптичних вимірювань. Це широкосмугове джерело світла SLD оптимізоване для оптичного зв’язку, біомедичної візуалізації та тестування оптоволоконних пристроїв.

Технічні характеристики продукту - широкосмугове джерело світла SLD 1310 нм

Характеристики продукту - SLD широкосмугове джерело світла 1310 нм

● 1/3/10/15 мВт Кілька рівнів потужності доступні для різних потреб; l

● Широкий спектр;

● Низька спектральна пульсація;

● Індивідуальний пакет і розмір.

Застосування продукту - широкосмугове джерело світла SLD 1310 нм

● Волоконно-оптичний датчик;

● Медична візуалізація;

● Точність вимірювання;

● Тест оптоволоконного пристрою.

Деталі продукту - SLD широкосмугове джерело світла 1310 нм

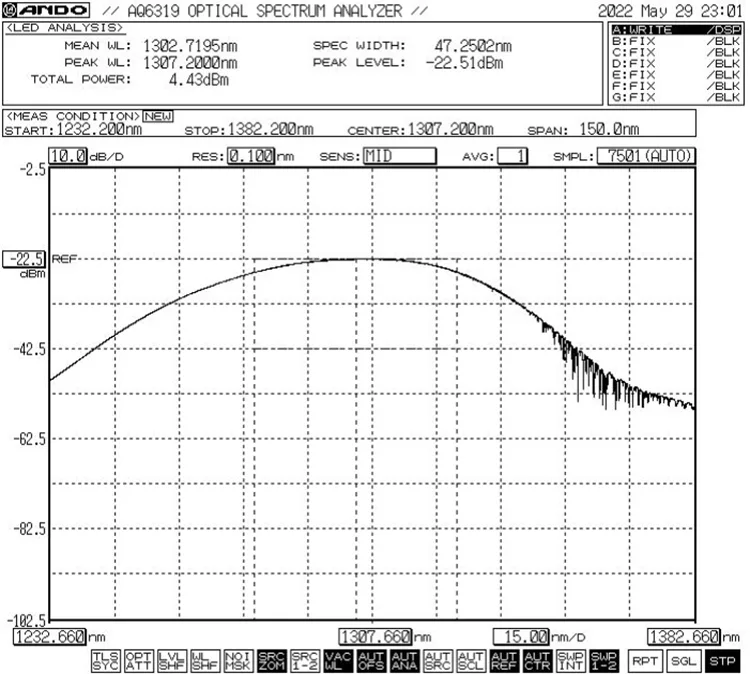

● Спектральний контроль: смуга пропускання -3 дБ мін. 30 нм

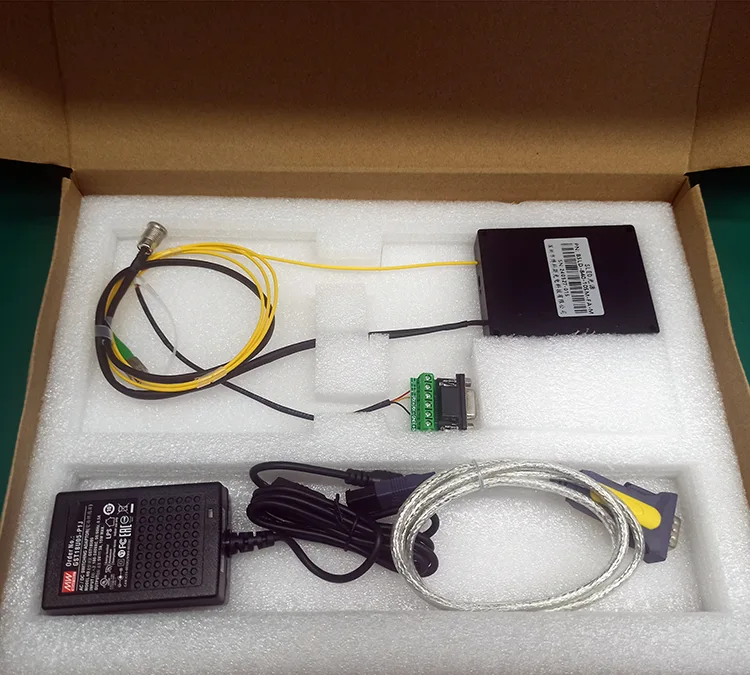

● Стандартні аксесуари

Інформація для замовлення – широкосмугове джерело світла SLD 1310 нм

наприклад: BSLD-1310-10SM-FA-M

(Інформація про замовлення: широкосмугове джерело світла SLD 1310 нм, вихідна потужність 10 мВт, оптоволокно SM, з роз’ємом FC/APC, пакет модуля).

Специфікація та таблиця тестів SLD широкосмугового джерела світла 1310 нм

Технічний паспорт

Тестовий аркуш

Умови пропозиції та оплати – SLD Broadband Light Source 1310nm

● Умови пропозиції

(1) EXW

(2) DAP

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Етапи роботи - широкосмугове джерело світла SLD 1310 нм

Крок 1. Розпакування: перед складанням перевірте, чи всі аксесуари комплектні.

Крок 2. Джерело живлення: підключається до імпульсного джерела живлення постійного струму або регульованого джерела живлення, яке відповідає їхнім вимогам до джерела живлення. Використовуйте лише оригінальний відповідний адаптер живлення (DC5V або DC12V). Невідповідні адаптери живлення можуть пошкодити джерело світла. (Адаптер живлення постачається відповідно до місцевих стандартів напруги.)

Крок 3. Підключення вихідного волокна: відкрийте пилозахисний ковпачок на з’єднувачі або фланці волокна, перевірте торець волокна та під’єднайте волокно або з’єднайте волокно до пристрою чи вимірювача потужності, який потрібно перевірити, після підтвердження відсутності забруднення та пошкодження.

Setp4. Підключіться до головного комп’ютера: скористайтеся кабелем зеленого порту та кабелем даних USB-RS485 DB9, щоб під’єднати широкосмуговий джерело світла SLD 1310nm до комп’ютера; комп’ютер повинен спочатку інсталювати спеціальний драйвер послідовного порту для ідентифікації кабелю даних послідовного порту USB-RS485, інакше програмне забезпечення головного комп’ютера та модуль джерела світла не можуть бути правильно підключені та обмінюватися даними. Зверніться до Box Optronics щодо драйвера.

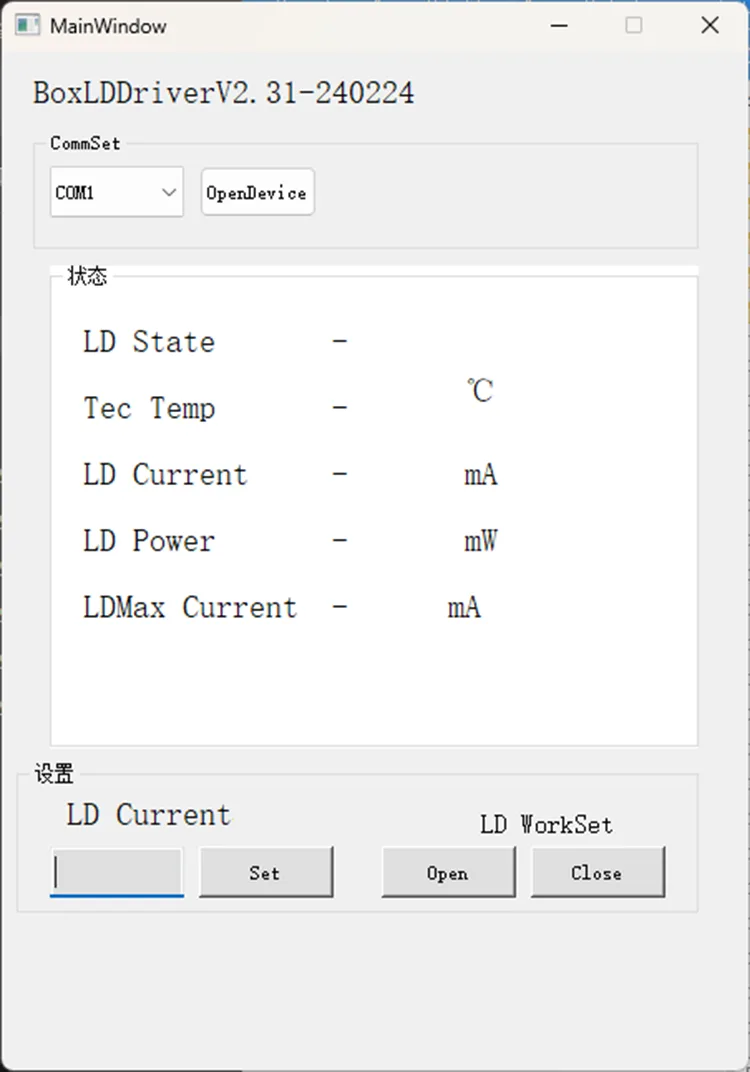

Крок 5. Програмне забезпечення для керування: Box Optronics надає послідовну команду або програмне забезпечення для ПК для керування струмом LD широкосмугового джерела світла SLD 1310 нм. Виберіть правильний порт, встановіть поточний і натисніть кнопку відкрити. (Щоб запобігти пошкодженню, повільно збільшуйте струм приводу під час початкової роботи. Не подавайте повний струм відразу.)

Крок 6. Після використання натисніть кнопку закриття, вимкніть джерело живлення та від'єднайте оптоволокно.

Примітки щодо експлуатації та технічного обслуговування – широкосмугове джерело світла SLD 1310 нм

● Очистіть оптоволоконні з’єднувачі серветкою без ворсу та перевірте їх за допомогою детектора торця оптоволокна перед під’єднанням. Завжди під’єднуйте/від’єднуйте волокна без джерела живлення, щоб уникнути опіку торця. Волоконно-оптичні роз’єми повинні бути закриті пилозахисними ковпачками.

● Уникайте частого підключення/від’єднання оптоволоконних роз’ємів, щоб запобігти накопиченню пилу та пошкодженню торців.

● Будь ласка, вживайте заходів проти вологи, пилу та корозії; зберігати в сухому місці.

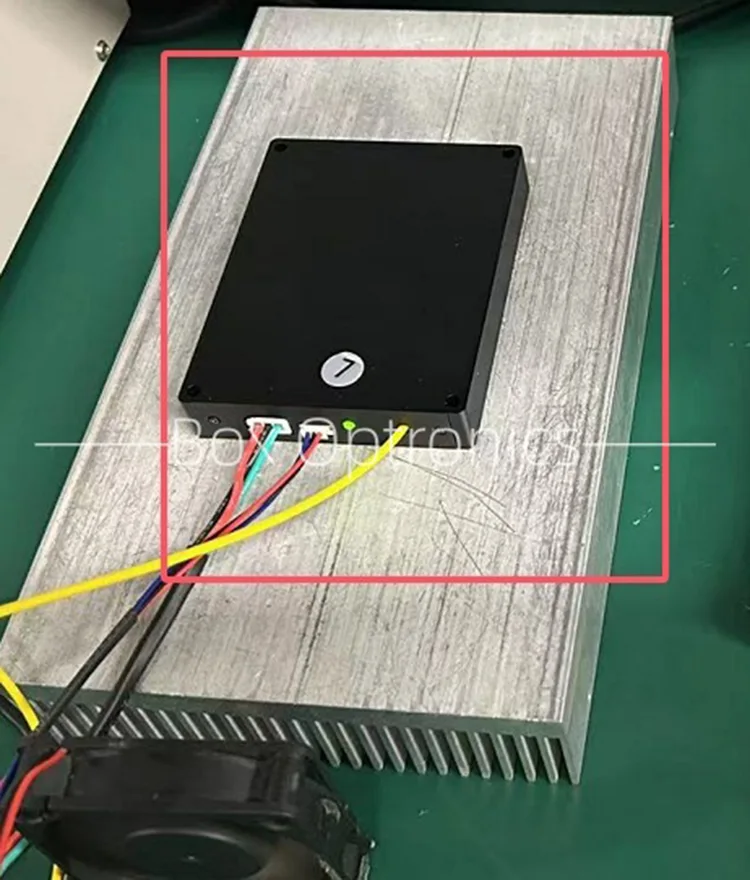

● У разі тривалого використання поставте його на радіатор.

Гарантія якості та післяпродажне обслуговування - широкосмугове джерело світла SLD 1310 нм

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 року після покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного періоду будуть надаватися безкоштовні послуги з ремонту або заміни несправностей, спричинених проблемами якості продукції. Проте Box Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках протягом гарантійного терміну:

(1) Пошкодження, спричинені природними факторами (наприклад, блискавкою, пилом) або впливом навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
