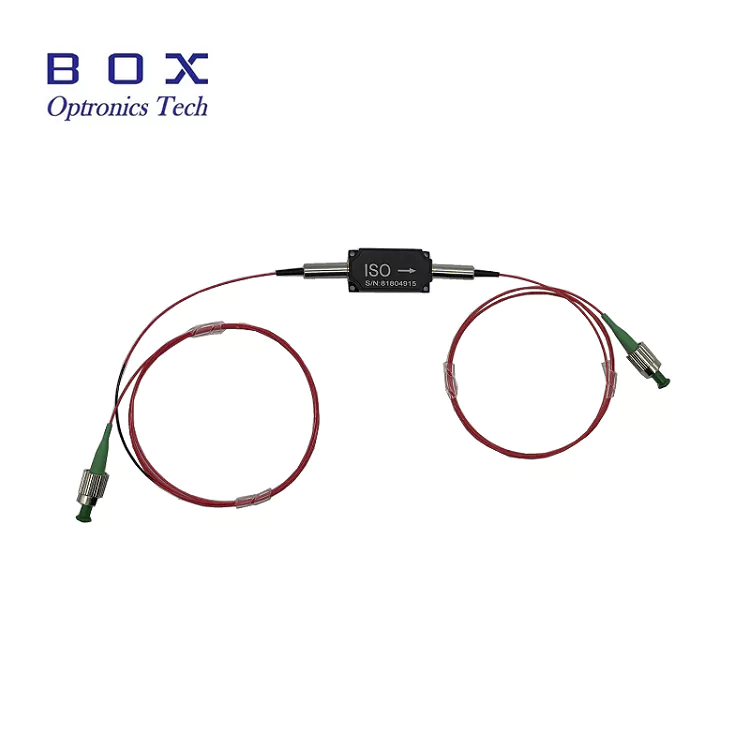

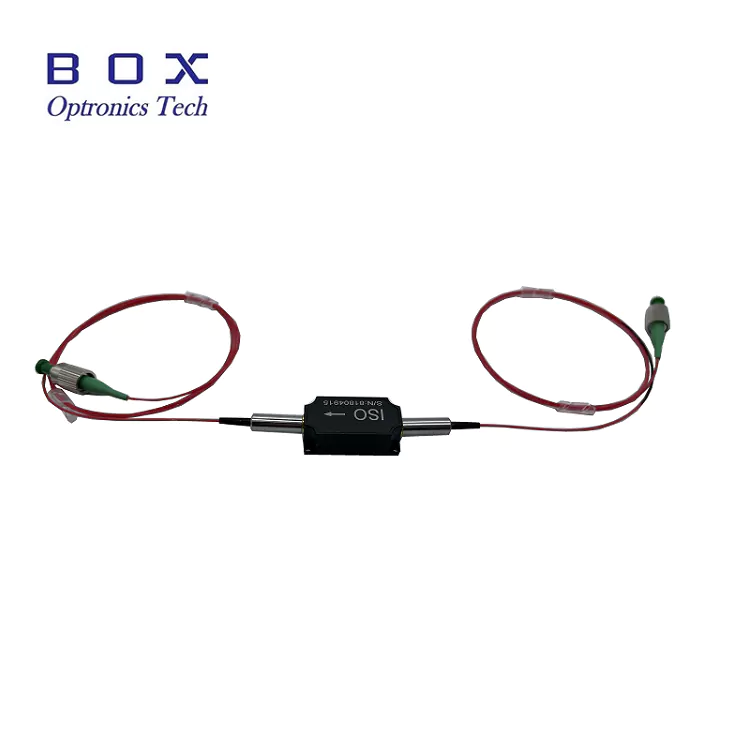

Циркулятор високої потужності 850 нм

Box Optronics постачає 850-нм циркулятор високої потужності, високопродуктивний пасивний оптичний компонент, призначений для точного керування напрямком світла у волоконно-оптичних системах. Цей 3-портовий циркулятор забезпечує невзаємну передачу, маршрутизуючи оптичні сигнали від порту до порту послідовним чином, зберігаючи відмінні оптичні характеристики.

Цей циркуляційний насос із типовими внесеними втратами лише 1,0 дБ, високою ізоляцією 25 дБ і високими зворотними втратами мінімум 45 дБ ідеально підходить для потужних 850-нм додатків. Він підтримує загальну середню потужність до 500 мВт/1 Вт/5 Вт/10 Вт через порти, що робить його придатним для вимогливих волоконних лазерів і систем підсилювача.

Циркуляційний насос високої потужності 850 нм, розміщений у компактному корпусі розміром 58 × 28 × 26 мм із волоконними відводами потужністю 780 HP, забезпечує стабільність і надійну довготривалу роботу.

Ключові характеристики

• Висока ізоляція: типова пікова ізоляція 25 дБ, мінімум 22 дБ

• Низькі внесені втрати: 1,0 дБ типово, 1,5 дБ максимум

• Високі зворотні втрати: мінімум 45 дБ (вхід/вихід)

• Втрати, залежні від низької поляризації (PDL): ≤0,15 дБ

• Висока потужність: до 500 мВт, 1 Вт, 5 Вт, 10 Вт

• Висока пікова потужність: <10 кВт для імпульсної роботи ns

• Високе придушення перехресних перешкод: мінімум 45 дБ

• Компактна та міцна конструкція упаковки: 58×28×26 мм

• Оптоволоконні гілки потужністю 780 к.с. для високопотужних додатків

• Відмінна надійність і довгострокова стабільність

• 3 порти невзаємної передачі світла

• Широкий діапазон робочих температур: від +10°C до +50°C

Типові програми

• Волоконно-оптичні сенсорні системи

• Волоконно-оптичні прилади та випробувальне обладнання

• волоконно-лазерні системи 850 нм

• Системи біомедичної візуалізації та ОКТ

• Науково-дослідні лабораторії

• Лазерний захист із розподіленим зворотним зв'язком (DFB).

Технічні характеристики

Оптичні характеристики (T=25°C)

Механічні та екологічні характеристики

*Примітка. Наведені вище характеристики стосуються пристроїв без роз’ємів. Для пристроїв із роз’ємами робоча потужність обмежена до 1 Вт, внесені втрати на 0,3 дБ вищі, зворотні втрати на 5 дБ нижчі, а коефіцієнт гасіння на 2 дБ нижчий.

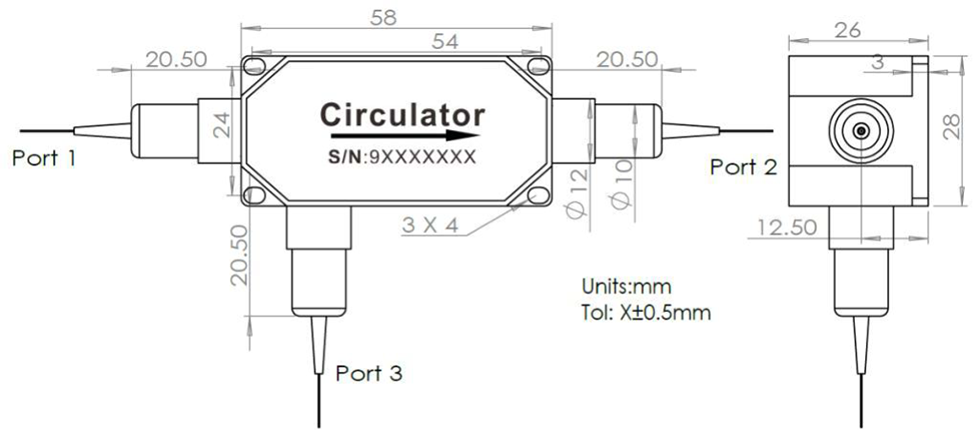

Розміри упаковки

Циркулятор високої потужності 850 нм упакований у компактний міцний корпус із такими розмірами (одиниці: мм):

• Розмір упаковки: 58 ​​× 28 × 26 мм

• 3-портова конфігурація з волоконно-оптичними роз’ємами

• 4 монтажні отвори для надійної установки

• Допуск: ±0,5 мм

Конфігурація порту

Цей 3-портовий оптичний циркулятор забезпечує однонаправлену маршрутизацію оптичного сигналу в послідовності 1 → 2 → 3 → 1:

• Порт 1 → Порт 2: пряма передача з низькими внесеними втратами

• Порт 2 → Порт 3: маршрутизація розсіяних/відбитих сигналів

• Порт 3 → Порт 1: пряма передача завершує циркуляційний контур, зберігаючи при цьому високу ізоляцію в зворотних шляхах

Пристрій використовує невзаємну оптичну конструкцію для забезпечення спрямованого поширення сигналу та ефективної ізоляції між несуміжними портами, що робить його ідеальним для оптичних вимірювальних систем, оптичних датчиків і лазерного захисту.

Принцип роботи

Потужний оптичний циркулятор 850 нм — це пасивний багатопортовий невзаємний пристрій, який направляє оптичні сигнали в послідовному напрямку 1 → 2 → 3 → 1, що забезпечує керування спрямованим сигналом у волоконно-оптичних системах.

Пристрій заснований на ефекті обертання Фарадея в поєднанні з компонентами оптичної маршрутизації, що залежать від поляризації.

Принцип роботи:

• Обертач Фарадея: вводить фіксоване обертання невзаємної поляризації (зазвичай 45°), незалежно від напрямку поширення

• Оптика поляризаційної маршрутизації: прямі оптичні сигнали на основі стану поляризації

• Невзаємна передача: забезпечує направлену маршрутизацію сигналу з високою ізоляцією між зворотними шляхами поширення

Ключові функції:

• Розділяє оптичні сигнали, що поширюються вперед і назад

• Захищає лазерні джерела від зворотного відбиття

• Забезпечує двонаправлену роботу в волоконно-оптичних датчиках і лазерних системах

•Підтримує маршрутизацію сигналу в архітектурах вимірювання та зондування

Чому варто вибрати Box Optronics?

• Суворий контроль якості зі 100% тестуванням перед відправкою

• Конкурентоспроможна ціна зі стабільною можливістю оптової доставки

• Гнучкі параметри налаштування довжини хвилі, потужності, оптоволокна та роз’ємів

• Технічна підтримка 7 × 24 години та швидке реагування

• Зразок тестування доступний для оцінки

• Експрес-доставка DHL, UPS і FedEx по всьому світу

Інформація про замовлення

Типова номенклатура

HPCIR - XXX - X - X - X - X - XX - XX

Приклад: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

Циркулятор високої потужності 850 нм, волокно 780 HP, вільна трубка 900 мкм, довжина волокна 1 м, корпус 58x28x26 мм, робоча потужність 10 Вт, роз’єм FC/APC

Доступні параметри налаштування

• Центральна довжина хвилі: 830 нм, 850 нм, інші довжини хвилі доступні за запитом

• Номінальна потужність: 500 мВт, 1 Вт, 5 Вт, 10 Вт, більша потужність доступна для індивідуальних конструкцій

•Тип волокна: 780-HP, інші спеціальні волокна

• Довжина волокна: 0,5 м, 0,8 м, 1 м, 1,5 м, 2 м (доступні довжини на замовлення)

• Тип кіски: 250 мкм голе волокно, 900 мкм вільна трубка, 3,0 мм вільна трубка

• Тип роз’єму: FC/UPC, FC/APC, SC/APC, LC/APC або спеціальні роз’єми

• Розмір упаковки: стандартні 58x28x26 мм або індивідуальні розміри упаковки

• Конфігурації 4-портового циркуляційного насоса доступні за запитом

Щоб отримати індивідуальні вимоги, зв’яжіться з нашою командою продажів.

Технічний паспорт і звіт про випробування

Кожна циркуляційна машина високої потужності 850 нм постачається з повним звітом про випробування, в якому документуються виміряні параметри продуктивності. PDF-файл таблиці даних містить докладні характеристики та криві продуктивності.

• Індивідуальний звіт про випробування, що додається до кожного блоку

Технічний паспорт

Умови пропозиції та оплати

Умови котирування

•EXW (Ex Works): Рекомендовано, якщо у вас є обліковий запис DHL/UPS/FedEx. Ми відправляємо за допомогою вашого облікового запису; ми не стягуємо вартість доставки.

• DAP (доставка на місці): якщо у вас немає облікового запису кур’єра, ми можемо організувати доставку з передоплатою.

•Інші умови: зв'яжіться з нами для обговорення.

Умови оплати

•PayPal: швидка та безпечна оплата за зразки та невеликі замовлення

• T/T (банківський переказ): стандартний спосіб оплати для звичайних виробничих замовлень

• Alibaba Trade Assurance: надійний захист замовлення для онлайн-транзакцій із гарантією покупця

• Гнучкі умови оплати: договірні для довгострокових або стратегічних партнерів

Час виконання

•Стандартне виготовлення: ~10-15 робочих днів

•Індивідуальні конфігурації: 15-20 робочих днів

• Масові замовлення: будь ласка, зв'яжіться з нами для отримання графіка виробництва

•Міжнародна доставка: ~3-5 робочих днів (DHL/UPS/FedEx express)

• Прискорене обслуговування: доступне за запитом

Примітки щодо експлуатації та поводження

Захист від ESD

Хоча оптичні циркулятори є пасивними пристроями, для підтримки продуктивності та надійності необхідне належне поводження.

• Працюйте на чистій, очищеній від пилу поверхні

• Уникайте безпосереднього торкання кінців волокна

• Зберігайте пилозахисні ковпачки на роз'ємах, коли вони не використовуються

• Використовуйте належний захист від електростатичного розряду під час транспортування та встановлення

Обробка волокна

• Уникайте надмірного вигину волокна

• Не тягніть і не скручуйте волоконні кіски

• Очистіть оптоволоконні з’єднувачі перед підключенням

• Завжди використовуйте пилозахисні ковпачки, коли роз’єм не використовується

• Перед використанням перевірте торець волокна на наявність пошкоджень

Питання поводження з електроенергією

• Переконайтеся, що загальна вхідна потужність не перевищує номінального максимуму

• Використовуйте належний контроль живлення, щоб уникнути перевантаження

• Дозволяє належне розсіювання тепла при високих рівнях потужності

• Встановіть на радіатор для безперервної роботи з високою потужністю

•Примітка. Пристрої, оснащені роз’ємами, мають знижену потужність (макс. 1 Вт)

• Уникайте раптових стрибків напруги, які можуть перевищити максимальну потужність

Встановлення та Монтаж

• Надійно закріпіть циркуляційний насос за допомогою 4 монтажних отворів

• Забезпечте правильне вирівнювання, щоб мінімізувати додаткові втрати

• Залиште достатньо місця для радіусу вигину волокна

• Для надійності роботи в зазначеному діапазоні температур (від +10°C до +50°C)

• Уникайте механічних впливів на кіски волокна

• Переконайтесь у правильній орієнтації порту для правильної маршрутизації сигналу
