Оптичний ізолятор високої потужності 850 нм

Box Optronics пропонує оптичний ізолятор високої потужності 850 нм, пасивний оптичний компонент, призначений для захисту оптичних систем від шкідливих зворотних відбитків. Цей високоефективний ізолятор має виняткову ізоляцію до 35 дБ, наднизькі внесені втрати (типові 0,8 дБ) і підтримує високу потужність до 500 мВт/1 Вт/5 Вт/10 Вт середньої потужності.

Розміщений у компактному корпусі розміром 58 × 28 × 26 мм із волоконними відводами 780 HP, цей ізолятор забезпечує виняткову надійність і стабільність для вимогливих додатків. Для волоконних лазерів, OCT-систем, оптичних підсилювачів або випробувального обладнання Box Optronics пропонує високоякісні ізолятори, що підкріплені суворим контролем якості та глобальною технічною підтримкою.

Ключові характеристики

● Висока ізоляція: типова пікова ізоляція до 35 дБ

● Низькі внесені втрати: 0,8 дБ типово, 1,2 дБ максимум

● Високі зворотні втрати: 45 дБ

● Високий коефіцієнт екстинкції для версій із збереженням поляризації

● Висока потужність: 500 мВт/1 Вт/5 Вт/10 Вт середня потужність

● Втрати, залежні від низької поляризації (PDL): <0,15 дБ

● Компактний і міцний дизайн упаковки

● волокно SM/волокно PM/ або інші волокна

● Висока надійність і довгострокова стабільність

● Широкий діапазон робочих температур: від -40°C до +85°C

Типові застосування

● Оптичні випробувальні та вимірювальні прилади

● Системи оптичної когерентної томографії (ОКТ) 840 нм/850 нм

● волоконно-лазерні системи 850 нм і вихідні джерела

● Волоконно-оптичні сенсорні системи (інтерферометричне зондування)

● Науково-дослідні лабораторії

● Біомедична візуалізація та діагностика

Технічні характеристики

Оптичні характеристики (T=25°C)

Механічні та екологічні характеристики

Деталі продукту

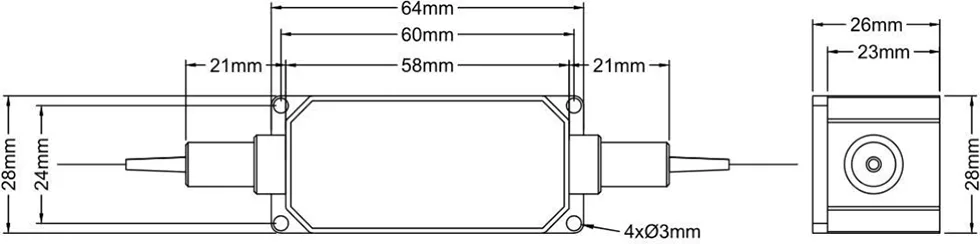

Розміри упаковки

Ізолятор упакований у компактний, міцний пластиковий корпус із такими розмірами (одиниці: мм):

Принцип роботи

850-нм потужний волоконний оптичний ізолятор — це пасивний оптичний компонент, який забезпечує невзаємну передачу світла, дозволяючи прямим оптичним сигналам проходити, блокуючи зворотні відбиття в волоконних системах.

Пристрій заснований на ефекті обертання Фарадея в поєднанні з поляризаційною оптикою та доступний як у версіях одномодового волокна (SMF), так і у версіях волокна зі збереженням поляризації (PMF), що забезпечує гнучку інтеграцію в різні оптичні системи.

● Напрямок вперед: світло проходить із мінімальними внесеними втратами

● Зворотний напрямок: відбите світло блокується високою ізоляцією

● Захищає лазерні діоди та підсилювачі від пошкодження та шуму, викликаного зворотним відбиттям

● Покращує стабільність системи та зменшує інтенсивність шуму (RIN)

Чому варто вибрати Box Optronics?

● ✓ Суворий контроль якості зі 100% тестуванням перед відправкою

● ✓ Конкурентоспроможна ціна зі стабільною можливістю оптової доставки

● ✓ Гнучкі параметри налаштування довжини хвилі, потужності та волокна

● ✓ Технічна підтримка 7×24 години та швидке реагування

● ✓ Зразок тестування доступний для оцінки

● ✓ Експрес-доставка DHL, UPS, FedEx по всьому світу

Інформація про замовлення

Типова номенклатура

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Приклад:HPIS -850 -0 -1 -1 -0 -00- FA

Оптичний ізолятор високої потужності 850 нм, волокно SM, вільна трубка 900 мкм, довжина волокна 1 м, розмір: 58x28x26 мм, робоча потужність 500 мВт, роз’єм FC/APC

Доступні параметри налаштування

● Центральна довжина хвилі: 850 нм, 980 нм, 1030 нм, 1064 нм, 1310 нм, 1550 нм

● Потужність: 0,5 Вт, 1 Вт, 2 Вт, 5 Вт, 10 Вт, доступна більша потужність

● Тип волокна: 780HP, SMF-28, PM1550, інші спеціальні волокна

● Довжина волокна: 0,5 м, 1 м, 1,5 м, 2 м (спеціальна довжина)

● Тип кіски: 900 мкм вільна трубка, 3,0 мм вільна трубка, голе волокно

● Розмір упаковки: стандартні або спеціальні розміри упаковки

Щоб отримати індивідуальні вимоги, зв’яжіться з нашою командою продажів:

Електронна адреса: sales06@boxoptronics.com

Тел.: +86-13322933691

Веб-сайт: www.boxphotonics.com

Технічний паспорт і звіт про випробування

Кожна одиниця постачається з повним звітом про випробування, в якому документуються виміряні параметри продуктивності. PDF-файл таблиці даних містить докладні характеристики.

● Окремий звіт про випробування, що додається до кожного блоку

Технічний паспорт

Умови пропозиції та оплати

Умови котирування

● EXW (Ex Works): Рекомендовано, якщо у вас є обліковий запис DHL/UPS/FedEx. Ми відправляємо за допомогою вашого облікового запису; ми не стягуємо вартість доставки.

● DAP (доставка на місці): якщо у вас немає облікового запису кур’єра, ми можемо організувати доставку з передоплатою.

● Інші умови: зв’яжіться з нами, щоб обговорити.

Умови оплати

● PayPal: швидка та безпечна оплата за зразки та невеликі замовлення

● T/T (банківський переказ): стандартний спосіб оплати для звичайних виробничих замовлень

● Alibaba Trade Assurance: надійний захист замовлення для онлайн-транзакцій із гарантією покупця

● Гнучкі умови оплати: договірні для довгострокових або стратегічних партнерів

Час виконання

● Стандартне виготовлення: ~10 робочих днів

● Нестандартні конфігурації: 15-20 робочих днів

● Об’ємні замовлення: зв’яжіться з нами, щоб дізнатися графік виробництва

● Міжнародна доставка: ~3-5 робочих днів (DHL/UPS/FedEx express)

● Прискорене обслуговування: доступне за запитом (може стягуватися додаткова плата)

Примітки щодо експлуатації та поводження

Захист від ESD

Хоча оптичні ізолятори є пасивними пристроями, для підтримки продуктивності та надійності все одно потрібне належне поводження.

● Щоб уникнути забруднення, працюйте в чистих рукавичках без ворсу

● Працюйте на чистій поверхні без пилу

● Уникайте безпосереднього торкання кінців волокна

● Зберігайте пилозахисні ковпачки на роз’ємах, коли вони не використовуються

Обробка волокна

● Уникайте надмірного вигину волокна (мінімальний радіус вигину: 30 мм)

● Не тягніть і не скручуйте волоконні кіски

● Перед підключенням очистіть волоконно-оптичні з’єднувачі ізопропіловим спиртом

● Завжди використовуйте пилозахисні ковпачки, коли роз’єм не використовується

● Перед використанням перевірте торець волокна на наявність пошкоджень

● Не перевищуйте максимальне навантаження на розтяг

Питання поводження з електроенергією

● Переконайтеся, що вхідна потужність не перевищує номінальну максимальну

● Використовуйте належний моніторинг живлення, щоб уникнути перевантаження

● Забезпечте належне розсіювання тепла на високих рівнях потужності

● Встановіть на радіатор для безперервної роботи з високою потужністю

Монтаж і монтаж

● Надійно закріпіть ізолятор за допомогою 4 монтажних отворів

● Забезпечте правильне вирівнювання, щоб мінімізувати додаткові втрати

● Залиште достатньо місця для радіусу вигину волокна

● Для надійності працювати в зазначеному діапазоні температур

● Уникайте механічних навантажень на кіски волокна

Гарантія якості та післяпродажне обслуговування

Гарантійний термін

Box Optronics гарантує, що цей продукт не має дефектів матеріалів і виготовлення протягом 12 місяців з дати покупки. Протягом гарантійного терміну ми безкоштовно відремонтуємо або замінимо несправні вироби на свій розсуд.

Винятки з гарантії

Наступні умови не поширюються на безкоштовну гарантію:

● Пошкодження, викликані природними факторами (блискавка, повінь тощо) або впливом навколишнього середовища

● Несправності внаслідок неправильної експлуатації або неправильного використання користувачем

● Очевидні фізичні пошкодження, спричинені людською помилкою

● Спроби несанкціонованого розбирання, модифікації чи ремонту

● Змінені або неповні гарантійні ярлики на корпусі

● Пошкодження або втрата під час транспортування після відвантаження

● Пошкодження, спричинені перевищенням максимальної потужності або умов експлуатації

Післяпродажна підтримка

● Швидкий час відповіді: протягом 24 годин у робочі дні

● Віддалене усунення несправностей і підтримка програм

● Платне технічне обслуговування доступне після гарантійного періоду

● Індивідуальні технічні консультаційні послуги
