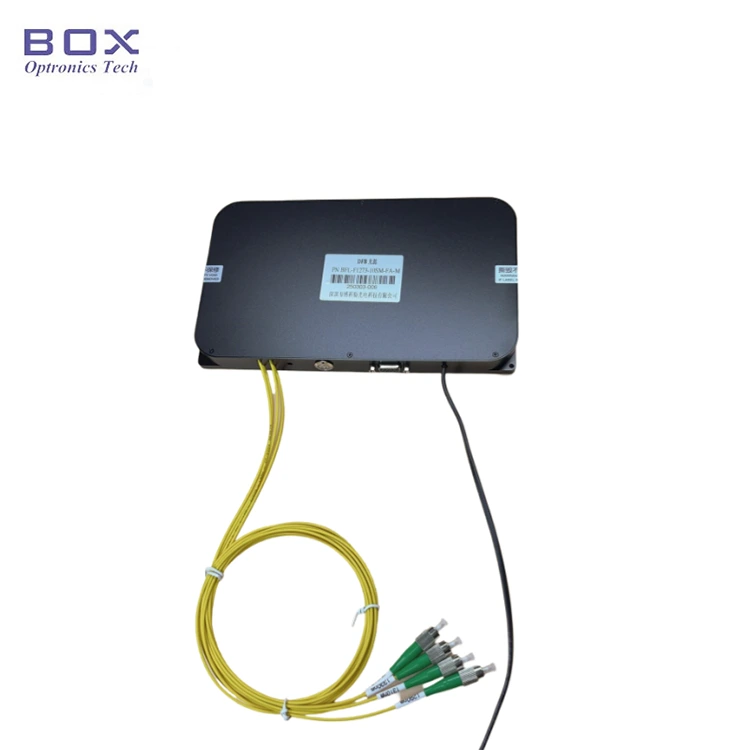

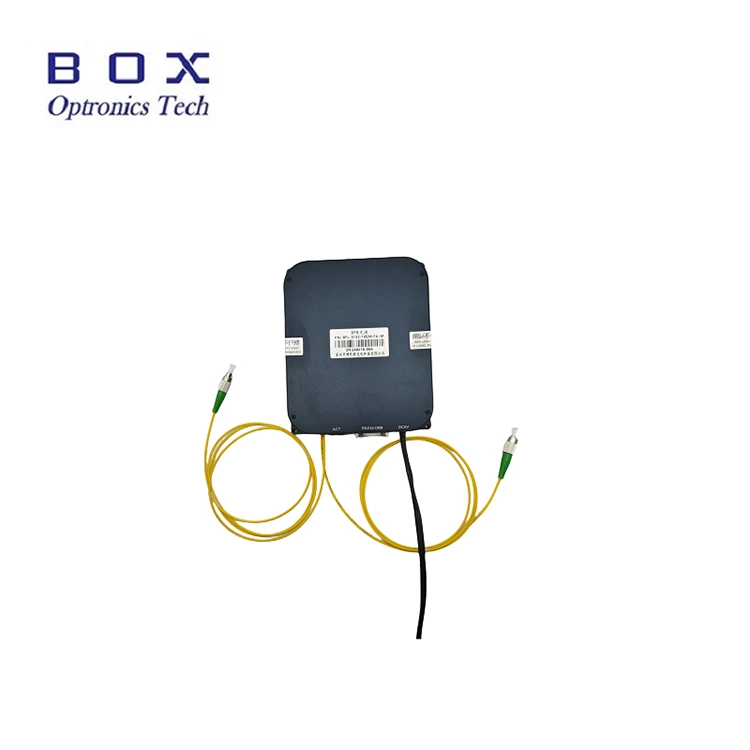

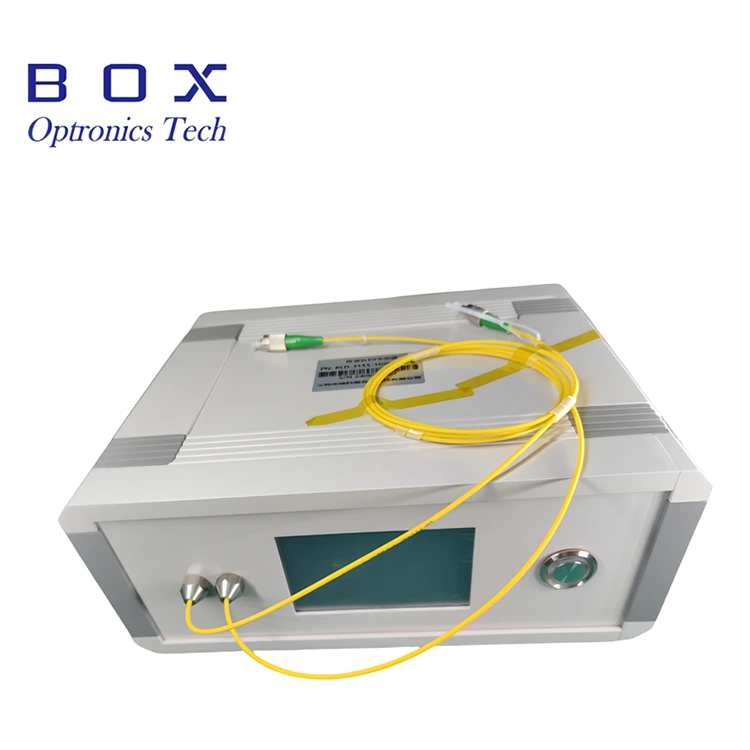

Це багатоканальне лазерне джерело DFB із вільно настроюваною довжиною хвилі та безперервною (CW) роботою. Доступні параметри довжини хвилі включають CWDM (1270~1650 нм), канали DWDM ITU 18~64, LAN-WDM довжини хвилі, а також певні довжини хвилі, такі як 1030 нм і 1064 нм. Продукт доступний у двох конфігураціях: автономний настільний пристрій або інтегрований модульний варіант; обладнані комунікаційними інтерфейсами та програмним забезпеченням моніторингу. Користувачі можуть вибирати між фіксованою вихідною потужністю або конфігурацією з регулюванням потужності. Це багатоканальне лазерне джерело DFB підтримує роботу як одноканальне джерело світла або одночасне виведення через кілька каналів.
|
Параметр |
одиниця |
Подвійні канали |
Чотири канали |
Примітка |
|
Робоча довжина хвилі |
нм |
1310/1550 |
1270/1290/1310/1330 |
настроюється |
|
Додаткова довжина хвилі |
нм |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 нм 1650 нм 1683 нм |
Тип DFB |
|
|
Вихідна потужність |
мВт |
10/20/Інше |
настроюється |
|
|
Бічний режим Коефіцієнт придушення |
дБ |
>30 |
|
|
|
Режим роботи |
- |
CW |
|
|
|
Діапазон регулювання потужності |
- |
10~100% |
|
|
|
Короткострокова стабільність (15 хвилин) |
дБ |
≤±0,02 Еквівалент ≤±0,5% |
|
|
|
Довгострокова стабільність (8 годин) |
дБ |
≤±0,05 Еквівалент ≤±1,2% |
|
|
|
Роз'єм |
- |
FC/APC |
настроюється |
|
|
Тип волокна |
- |
Hi1060/SMF-28/PM1550 |
настроюється |
|
|
Пакет |
мм |
195(Ш)×220(Г)×120(В) |
Настільний |
|
|
150(Ш)×125 (Г)×20 (В) |
Модуль |
|||
|
Джерело живлення |
V |
Змінний струм 110~240 В, <20 Вт |
Настільний |
|
|
Постійний струм 5 В/4 А, <15 Вт |
Модуль |
|||
|
Споживана потужність |
W |
≤60 |
|
|
|
Діапазон робочих температур |
℃ |
-5 ~+55 |
|
|
|
Діапазон температур зберігання |
℃ |
-40 ~+85 |
|
|
● Настроювані довжини хвилі та вихідні потужності;
● 2~16 доступних каналів;
● Фіксована або регульована вихідна потужність;
● Висока стабільність виведення, малий розмір і швидкий запуск.
● диференціальні втрати пристроїв WDM, AWG, PLC, виявлення зворотних втрат;
● Офтальмологічна ОКТ;
● Системи калібрування оптоволоконних пристроїв і пасивних компонентів.
● Доступні довжини хвилі (нм):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 рік |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 рік |
1550 рік |
1570 рік |
1590 рік |
|
1610 |
1625 рік |
1650 рік |
1683 рік |
|
|

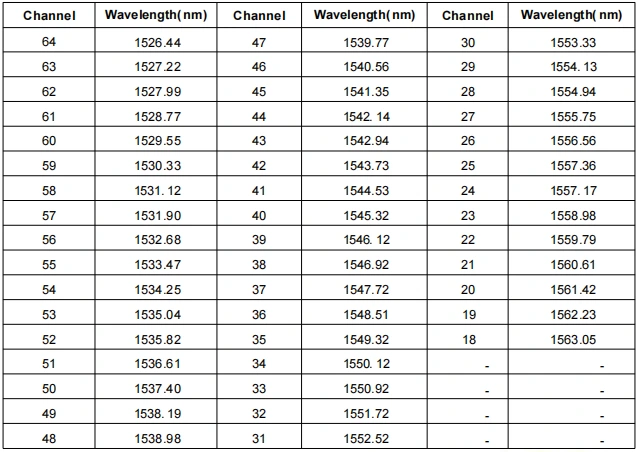

● Канал ITU 18~64 довжини хвилі (мм):

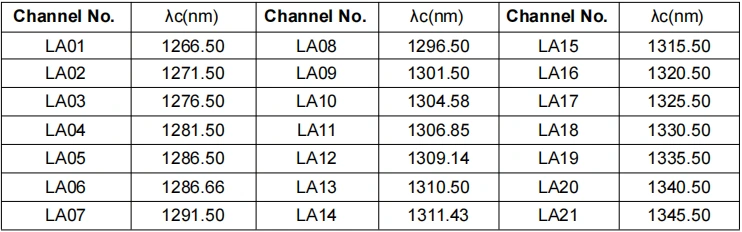

● LAN-WDM довжини хвилі (мм):
Крок 1. Розпакування: перед складанням перевірте, чи всі аксесуари комплектні.
Крок 2. Джерело живлення: підключається до імпульсного джерела живлення постійного струму або регульованого джерела живлення, яке відповідає їхнім вимогам до джерела живлення. Використовуйте лише оригінальний відповідний адаптер живлення (DC5V або DC12V). Невідповідні адаптери живлення можуть пошкодити джерело світла. (Адаптер живлення постачається відповідно до місцевих стандартів напруги.)
Крок 3. Підключення вихідного волокна: відкрийте пилозахисний ковпачок на з’єднувачі або фланці волокна, перевірте торець волокна та під’єднайте волокно або з’єднайте волокно з пристроєм або вимірювачем потужності для перевірки після підтвердження відсутності забруднення та пошкодження.
Setp4. Підключіться до головного комп’ютера: скористайтеся кабелем даних USB-RS485 DB9, щоб під’єднати багатоканальне лазерне джерело DFB і комп’ютер; комп’ютер повинен спочатку встановити спеціальний драйвер послідовного порту для ідентифікації кабелю даних послідовного порту, інакше програмне забезпечення головного комп’ютера та модуль джерела світла не можуть бути правильно підключені та обмінюватися даними. Зверніться до Box Optronics щодо драйвера.

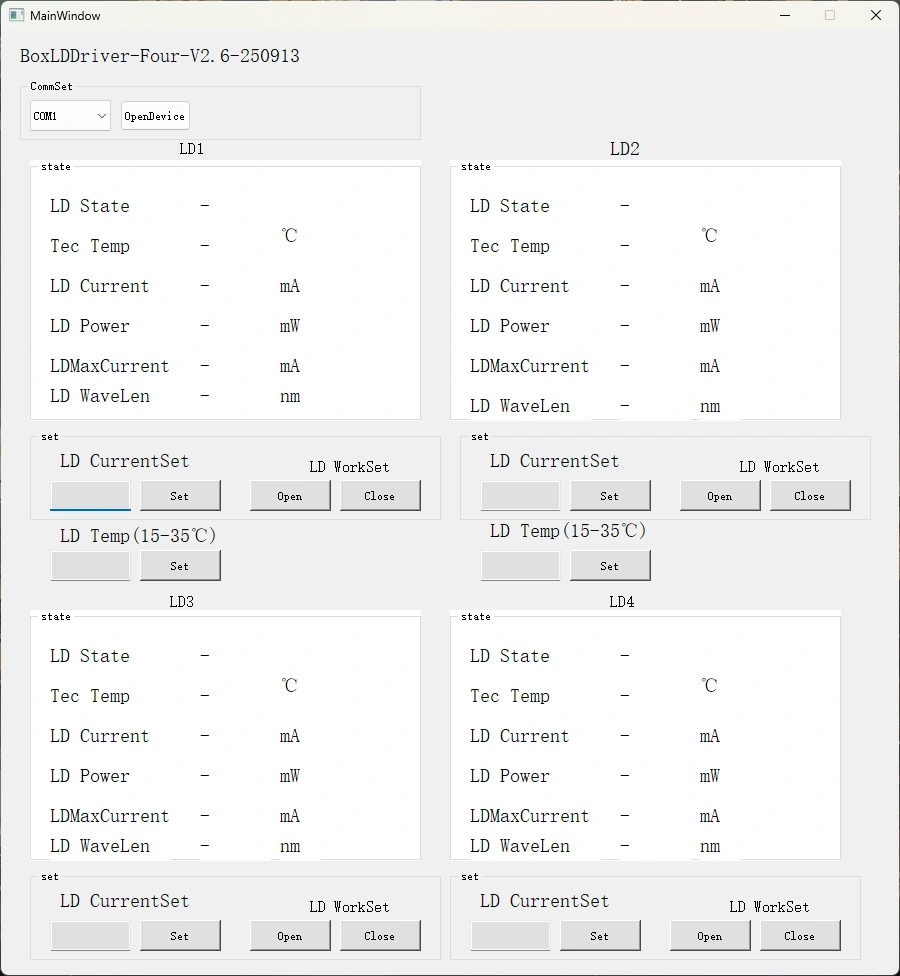

Крок 5. Програмне забезпечення для керування: Box Optronics надає послідовну команду або програмне забезпечення для ПК для керування струмом LD і температурою LD багатоканального лазерного джерела DFB. Виберіть правильний порт, установіть струм і температуру, а потім натисніть кнопку відкрити. (Щоб запобігти пошкодженню, повільно збільшуйте струм приводу під час початкової роботи. Не подавайте повний струм відразу.)
