Огляд продукту - вимірювач оптичної потужності

Вимірювач оптичної потужності Box Optronics — це високоефективний оптоелектронний вимірювальний прилад, розроблений для точного виявлення та аналізу оптичної потужності. Побудовані на основі високоякісних фотодіодних детекторів із кремнію (Si) та арсеніду індію (InGaAs), наші вимірювачі потужності забезпечують точні та надійні вимірювання в ультрафіолетовому, видимому, ближньому інфрачервоному та середньому інфрачервоному спектральних діапазонах.

Серія включає як настільні багатоканальні моделі (PM-MC-4-B5) для лабораторних і виробничих випробувань, так і компактні портативні одноканальні моделі (PM-SC-1-HD) для польових випробувань і калібрування на місці. Усі пристрої мають інтуїтивно зрозумілий інтерфейс із сенсорним екраном, статистичний аналіз у реальному часі (поточний, мінімальний, максимальний, середній, від піку до піку, стандартне відхилення) і підключення USB для збору та аналізу даних на базі ПК. Завдяки змінним детекторним головкам, що підтримують різні діапазони довжин хвиль і діапазони потужності, додатковим інтегрованим сферичним конструкціям для рівномірного збирання променя та гнучким волоконним сполучним аксесуарам (голим волоконним адаптером і волоконним адаптером FC), наші вимірювачі оптичної потужності можуть бути налаштовані відповідно до конкретних вимог.

Ключові характеристики - вимірювач оптичної потужності

● Висока роздільна здатність вимірювань: 0,001 дБ для точних показників потужності

● Широкий діапазон потужності: 1nW~10mW або 10uW~10W

● Широке покриття довжини хвилі: 400~1100 нм (Si), 900~1650 нм (InGaAs), 1100~2200 нм (InGaAs)

● Кілька форм-факторів: доступні стаціонарні (4-канальні) і ручні (1-канальні) конфігурації

● Вбудований статистичний аналіз потужності: поточне значення, мінімум, максимум, середнє значення, пік-пік, стандартне відхилення

● Настроюваний інтервал вибірки даних: від 0,1 до 1 с

● Інтуїтивно зрозумілий сенсорний інтерфейс користувача з відображенням у реальному часі

● USB-з'єднання з хост-програмним забезпеченням для реєстрації даних і графічного аналізу

● Аналоговий вихід напруги (0~2,5 В) через BNC/SMA

● Сумісність із аксесуарами для оптоволоконного адаптера (BFA) і FCA (FCA).

● Компактна міцна конструкція підходить як для лабораторних, так і для промислових середовищ

● Похибка вимірювання: ±5%

Типове застосування - вимірювач оптичної потужності

● Тестування та характеристика оптичних компонентів (лазерні діоди, волокна, підсилювачі, ізолятори)

● Перевірка вихідної потужності лазера та моніторинг стабільності

● Вирівнювання волоконно-оптичної системи та вимірювання втрат

● Лабораторії досліджень і розробок у фотоніці та оптоелектроніці

● Контроль якості та тестування промислової лазерної виробничої лінії

● Калібрування та перевірка оптичного датчика

● Тестування телекомунікаційних компонентів (CWDM, DWDM, трансивери)

● Навчальні та вузівські оптичні лабораторії

● Виїзне обслуговування та калібрування обладнання на місці

Технічні характеристики - вимірювач оптичної потужності

Технічні характеристики детектора (T=25°C)

Технічні характеристики хост-блока

Технічні характеристики аксесуарів

Деталі продукту - вимірювач оптичної потужності

Що таке оптичний вимірювач потужності?

Оптичний вимірювач потужності — це прецизійний оптоелектронний прилад, призначений для вимірювання потужності оптичних сигналів, як правило, від лазерів, світлодіодів (LED) або волоконно-оптичних систем передачі.

Він складається з двох основних компонентів: каліброваної фотодіодної сенсорної головки, яка перетворює вхідну оптичну потужність в електричний струм, і блоку відображення/обробки, який підсилює, оцифровує та відображає виміряне значення потужності в таких одиницях, як ват (Вт), міліват (мВт) або децибели відносно 1 мВт (дБм).

Оптичні вимірювачі потужності є основними інструментами в дослідженнях фотоніки, волоконно-оптичних комунікацій, виробництва лазерів і контролю якості. Вони використовуються для визначення характеристик виходу лазера, вимірювання внесених втрат у волокні, вимірювання вихідної потужності та посилення оптичного підсилювача, а також перевірки бюджету потужності на рівні системи.

Вибір матеріалу детектора (кремній для видимого діапазону/БІК, InGaAs для БІЧ/СВІР) визначає діапазон довжин хвиль і чутливість приладу.

Огляд серії продуктів

Box Optronics пропонує модульну платформу оптичного вимірювача потужності зі змінними детекторними головками та двома варіантами головного блоку, що дозволяє клієнтам налаштувати систему, оптимізовану для їхніх конкретних вимог до вимірювань:

Детекторні головки

• PMS-4011-2040: кремнієвий фотодіодний детектор з інтегруючою сферою, що охоплює 400~1100 нм з діапазоном потужності -20~+40 дБм (10 мкВт ~ 10 Вт). Ідеально підходить для вимірювання потужності лазера у видимому та ближньому інфрачервоному діапазонах.

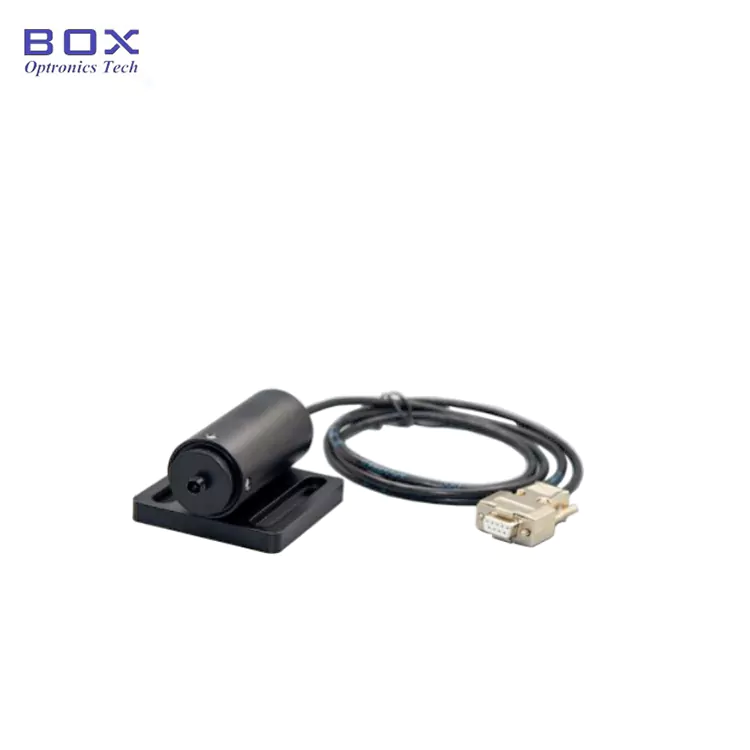

• PMS-9016-6010: фотодіодний детектор InGaAs (без інтегруючої сфери), що охоплює 900~1650 нм із розширеним діапазоном низької потужності -60~+10 дБм (1нВт~10 мВт). Оптимізовано для високочутливих вимірювань телекомунікаційного діапазону.

• PMS-9016-2043: фотодіодний детектор InGaAs з інтегруючою сферою, що охоплює 900~1650 нм із широким діапазоном потужності -20~+43 дБм (10 мкВт ~ 20 Вт). Підходить для тестування телекомунікацій і даних загального призначення.

• PMS-1122-2040: фотодіодний детектор InGaAs з розширеною довжиною хвилі з інтегруючою сферою, що охоплює 1100~2200 нм з діапазоном потужності -20~+40 дБм (10 мкВт ~ 10 Вт). Призначений для короткохвильового інфрачервоного випромінювання (SWIR).

Приймаючі одиниці

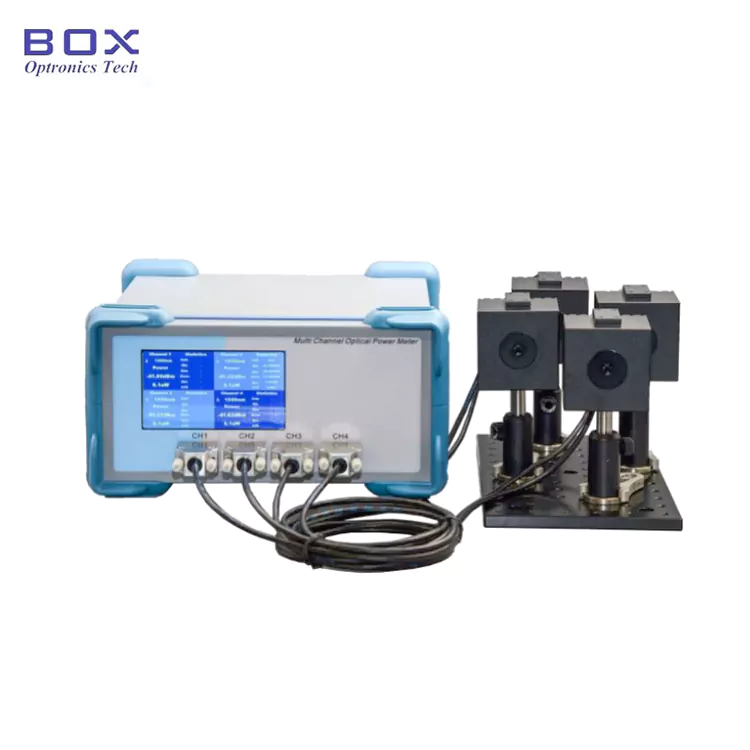

• PM-MC-4-B5 (настільний багатоканальний): чотириканальний настільний пристрій із великим сенсорним дисплеєм, що підтримує одночасне вимірювання до чотирьох каналів детектора. Ідеально підходить для лабораторних установок, виробничих випробувальних станцій і програм, що вимагають багатоточкового моніторингу.

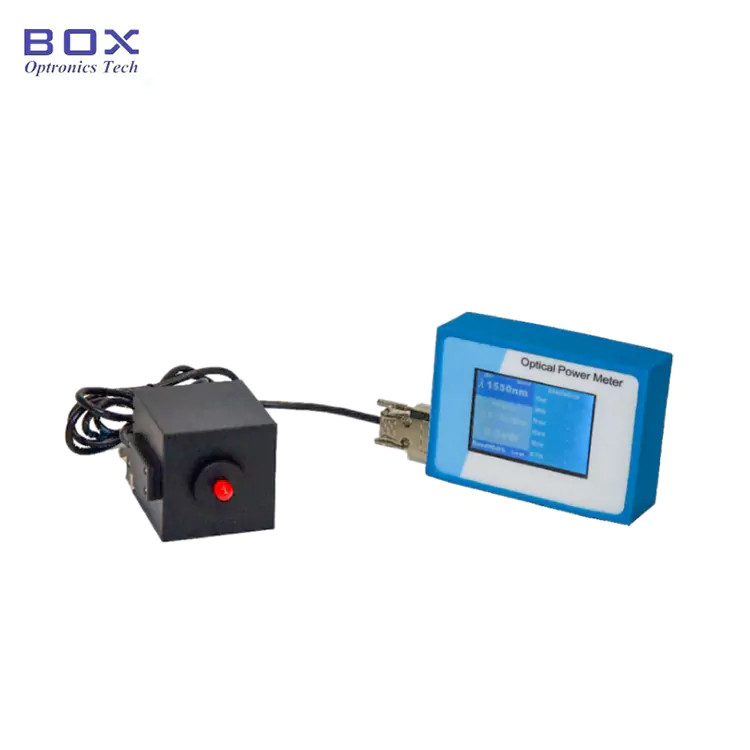

• PM-SC-1-HD (портативний одноканальний): Компактний одноканальний портативний пристрій із інтерфейсом сенсорного екрану, призначений для портативності та використання в полі. Ідеально підходить для калібрування на місці, польового обслуговування та мобільного тестування.

Замовлення інформаційно-оптичного вимірювача потужності

Типова номенклатура

Правила іменування хост-модуля

PM - XX - X - XX

Приклад: PM-MC-4-B5

Правила іменування детекторів

ПМС - XXXX - XXXX - XX

Приклад: PMS-9016-2040-FC

Специфікація та програмне забезпечення оптичного вимірювача потужності

Технічний паспорт

· Дистанційне керування через USB-інтерфейс. Посилання для завантаження програмного забезпечення для ПК входить у покупку.

Умови пропозиції та оплати

Умови котирування

· EXW

· DAP

· FOB

· Інші умови: зв’яжіться з нами, щоб обговорити.

Умови оплати

· PayPal: швидка та безпечна оплата за зразки та невеликі замовлення

· T/T (банківський переказ): стандартний спосіб оплати для звичайних виробничих замовлень

· Alibaba Trade Assurance: надійний захист замовлення для онлайн-транзакцій із гарантією покупця

· Кредитна картка: доступна через платформи PayPal і Alibaba

· Гнучкі умови оплати: договірні

Час виконання

· Стандартні одиниці (моделі в наявності): 3~5 робочих днів

· Стандартне виготовлення: 10~15 робочих днів

· Об’ємні замовлення: будь ласка, зв’яжіться з нами щодо графіка виробництва

· Міжнародна доставка: ~5 робочих днів (DHL/UPS/FedEx express)

· Прискорене обслуговування: доступне за запитом

Примітки щодо експлуатації та поводження – вимірювач оптичної потужності

Техніка безпеки

· Ніколи не дивіться прямо на активний лазерний промінь або оптичний вихідний порт

· Завжди дотримуйтесь відповідних протоколів лазерної безпеки та носіть відповідні лазерні захисні окуляри

· Не перевищуйте максимальну номінальну потужність для використовуваної моделі детектора

· Від’єднайте живлення перед чищенням або обслуговуванням пристрою

· Використовуйте лише вказане джерело живлення, щоб уникнути пошкодження приладу

Догляд і технічне обслуговування детектора

· Тримайте отвір детектора чистим і вільним від пилу, масла та сміття

· Використовуйте чисті безворсові серветки та відповідний розчин для оптичного очищення під час очищення поверхні детектора

· Завжди замінюйте захисні кришки на детекторі, коли він не використовується

· Уникайте торкання активної поверхні детектора пальцями або інструментами

· Перед вставленням очистіть оптоволоконні з’єднувачі за допомогою відповідних засобів для чищення

· Уникайте падіння та механічного удару детектора

· Зберігайте в чистому, сухому середовищі, коли він не використовується

· Рекомендується щорічне періодичне повторне калібрування

Гарантія якості

Box Optronics прагне надавати високоякісні оптичні прилади для тестування та вимірювання з надійною та постійною продуктивністю. Усі наші вимірювачі оптичної потужності проходять суворе тестування, калібрування та процедури контролю якості перед відправкою.

Гарантія

· 12-місячна обмежена гарантія з дати поставки

· Гарантія поширюється на дефекти матеріалів і виготовлення

· Безкоштовний ремонт або заміна несправних одиниць за гарантією

· Гарантія не поширюється на пошкодження, спричинені неправильним використанням, неправильним поводженням, неавторизованою модифікацією або нормальним зносом витратних частин
