Настроюваний лазерний модуль C-діапазону

Огляд продукту - Настроюваний лазерний модуль C-діапазону

Настроюваний лазерний модуль C-діапазону (серія ATLS4 / HTLS4) від Box Optronics — це компактний інтегрований настроюваний лазерний модуль, що охоплює повний діапазон довжин хвиль C-діапазону та волоконний вихід.

Модель ATLS4 оптимізовано для точного налаштування довжини хвилі, забезпечуючи типовий розмір кроку довжини хвилі 10 пм, час перемикання довжини хвилі ≤100 мкс і вузьку ширину лінії нижче 5 МГц. Він ідеально підходить для додатків, що вимагають високої спектральної точності, включаючи опитування FBG, визначення характеристик вузькосмугового оптичного фільтра, тестування компонентів DWDM і точні фотонні вимірювання.

Модель HTLS4 розроблена для додатків швидкого сканування довжини хвилі, має швидку реакцію налаштування довжини хвилі до 1 мкс, можливість високошвидкісного сканування понад 1000 нм/с і ширину лінії приблизно 1 МГц. Він оптимізований для динамічного визначення FBG, високопродуктивного тестування оптичних компонентів і швидких спектральних програм.

Обидві моделі мають однаковий механічний пакет, електричний інтерфейс і конфігурацію волоконного виходу, що дозволяє розробникам систем вибирати відповідний рівень продуктивності на основі вимог додатків без зміни конструкції механічної чи електричної інтеграції.

Основні характеристики - Настроюваний лазерний модуль C-діапазону

• Широкий діапазон налаштування довжини хвилі C-діапазону: 1525–1568 нм (ATLS4) / 1525–1569 нм (HTLS4)

• Висока точність довжини хвилі: ±10pm абсолютна, ±2pm стабільність, <3pm повторюваність

• Швидка швидкість налаштування: ≤100 мкс (ATLS4) / ≤1 мкс (HTLS4) на крок

• Висока швидкість сканування: >40 нм/с з кроком 10 вечора (ATLS4) / >1000 нм/с з кроком 20 вечора (HTLS4)

• Тонкий крок довжини хвилі: 10 вечора (ATLS4) / 20 вечора (HTLS4)

• Висока вихідна потужність: >10 дБм (10 мВт) у всьому діапазоні налаштування

• Чудова стабільність живлення: ±0,05 дБм

• Хороша рівномірність потужності: ≤±0,3 дБ

• Високий коефіцієнт придушення бічного режиму: >35 дБ (ATLS4) / >40 дБ (HTLS4)

• Шум низької відносної інтенсивності: <-135 дБ/Гц

• Вузька ширина лінії: <5 МГц (ATLS4) / ~1 МГц типово (HTLS4), статична

• Стандартний вихід оптоволокна FC/APC

• Компактний форм-фактор модуля: 134x104x21 мм

• Живлення постійного струму 5 В, типове енергоспоживання <5 Вт

• Широкий діапазон робочих температур: від -20°C до +65°C

Типові застосування - регульований лазерний модуль C-діапазону

• Системи демодуляції та опитування з оптоволоконною бреггівською ґраткою (FBG).

• Тестування та характеристика оптичних пасивних пристроїв (внесені втрати, зворотні втрати, відгук фільтра)

• Тестування компонентів DWDM і мультиплексора з поділом довжин хвиль

• Волоконно-оптичні датчики для вимірювання температури, деформації та вібрації

• Структурний моніторинг стану мостів, тунелів, трубопроводів і лопатей вітрових турбін

• Регульовані лазерні джерела для вимірювання та аналізу оптичного спектру

• Дослідження та розробки в лабораторіях фотоніки та оптичного зв’язку

• Інтеграція OEM в оптичне випробувальне та вимірювальне обладнання

Технічні характеристики виробу - Настроюваний лазерний модуль C-діапазону

Оптичні характеристики та характеристики довжини хвилі

Механічні та електричні характеристики

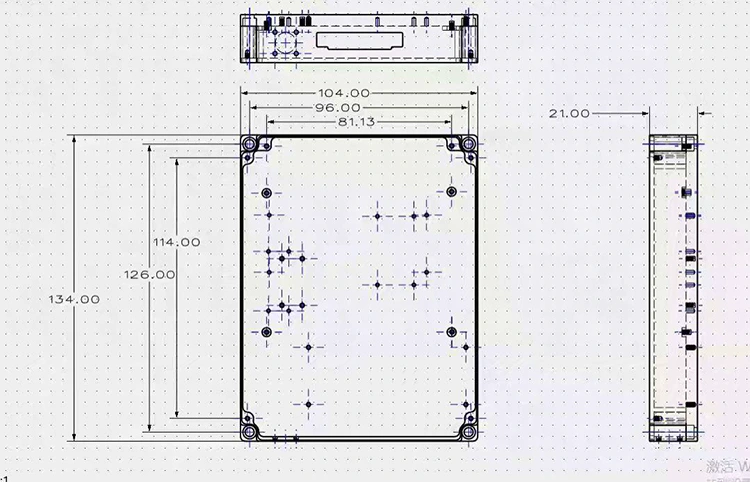

Розміри упаковки - Настроюваний лазерний модуль C-діапазону

Розміри модуля: 134 мм (Д) × 104 мм (Ш) × 21 мм (В)

Інформація для замовлення - Настроюваний лазерний модуль C-діапазону

Типова номенклатура

Діапазон XTLS4-C

Приклади: ATLS4-C-Band, HTLS4-C-Band

Часті запитання (FAQ) - Настроюваний лазерний модуль C-діапазону

З: Яка різниця між моделями ATLS4 і HTLS4?

A: ATLS4 і HTLS4 мають однаковий механічний корпус, електричний інтерфейс і оптоволоконний вихід, але відрізняються швидкістю налаштування, розміром кроку та характеристиками ширини лінії.

Стандартна версія ATLS4 забезпечує розмір кроку довжини хвилі 10 пм, час перемикання однокрокової довжини хвилі ≤100 мкс, швидкість сканування >40 нм/с (крок 10 пм) і вузьку ширину лінії <5 МГц, що робить її ідеальною для спектральних вимірювань високої роздільної здатності та точної оптичної характеристики.

Високошвидкісна версія HTLS4 забезпечує час однокрокового перемикання довжини хвилі ≤1 мкс і швидкість сканування >1000 нм/с із роздільною здатністю 20 пм по довжині хвилі, що робить її ідеальною для швидкого запиту FBG, динамічного визначення волокна та високопродуктивного тестування оптичних компонентів.

Виберіть модель відповідно до вимог програми до швидкості сканування, роздільної здатності за довжиною хвилі та співвідношення сигнал/шум.

Питання: Чи можна використовувати це регульоване лазерне джерело для систем опитування FBG?

В: Так. Регульовані лазерні модулі ATLS4 і HTLS4 широко підходять для систем запиту FBG. Їхня можливість точного налаштування довжини хвилі, висока роздільна здатність за довжиною хвилі та стабільний оптичний вихід дозволяють точно відстежувати зміни довжини хвилі FBG, спричинені змінами температури, деформації та вібрації. ATLS4 оптимізовано для спектрального аналізу з високою роздільною здатністю, тоді як HTLS4 забезпечує можливість високошвидкісного сканування для динамічного визначення FBG і високопродуктивних вимірювань.

Питання: що таке вихідна потужність і площинність потужності?

В: Обидві моделі забезпечують вихідну потужність >10 дБм у всьому діапазоні налаштування зі стабільністю потужності ±0,05 дБм і рівномірністю потужності ≤±0,3 дБ. Вбудований контур керування потужністю підтримує постійну вихідну потужність під час налаштування довжини хвилі, зменшуючи помилки вимірювання, спричинені зміною потужності.

Q: Яка мінімальна кількість замовлення (MOQ)?

A: MOQ становить 1 одиницю. Ми підтримуємо гнучку кількість замовлень, від окремих одиниць для досліджень і розробок і створення прототипів до масового виробництва для інтеграції OEM. Зв’яжіться з нашою командою продажів, щоб дізнатися конкретну ціну на необхідну кількість.

Специфікація настроюваного лазерного модуля C-діапазону

Настроюваний лазерний модуль ATLS4-C-Band

Настроюваний лазерний модуль HTLS4-C-діапазону

Настроюваний лазерний модуль із часом виконання C-діапазону

• Стандартне виробництво: 1~2 тижні

• Масові замовлення: зв’яжіться з нами, щоб отримати графік виробництва

• Індивідуальні замовлення: 3~4 тижні

• Міжнародна доставка: ~5 робочих днів (DHL/UPS/FedEx Express)

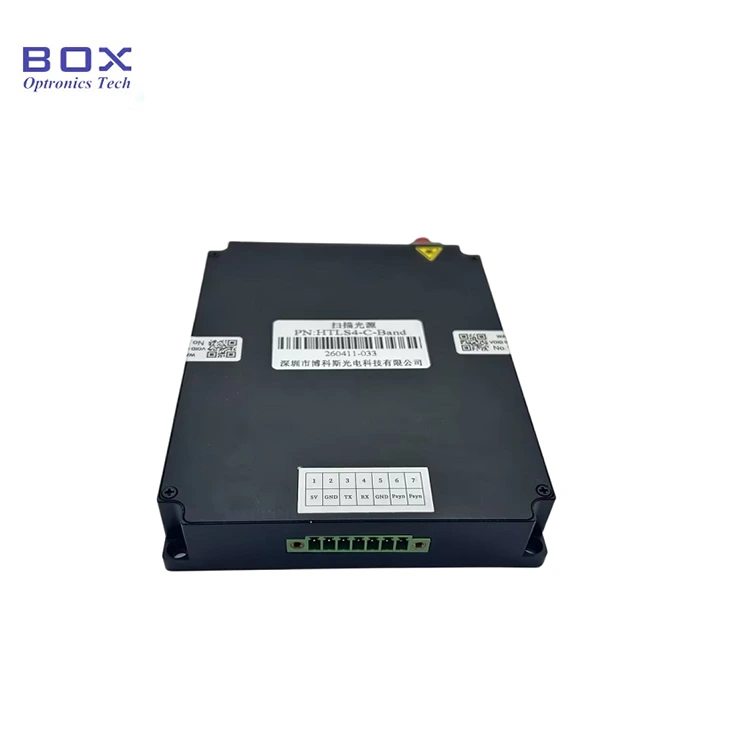

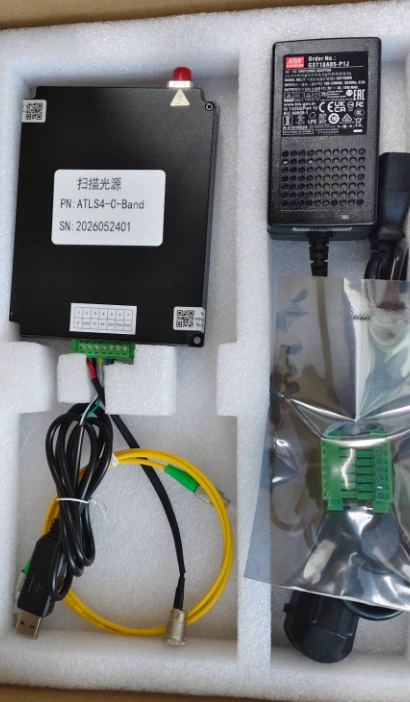

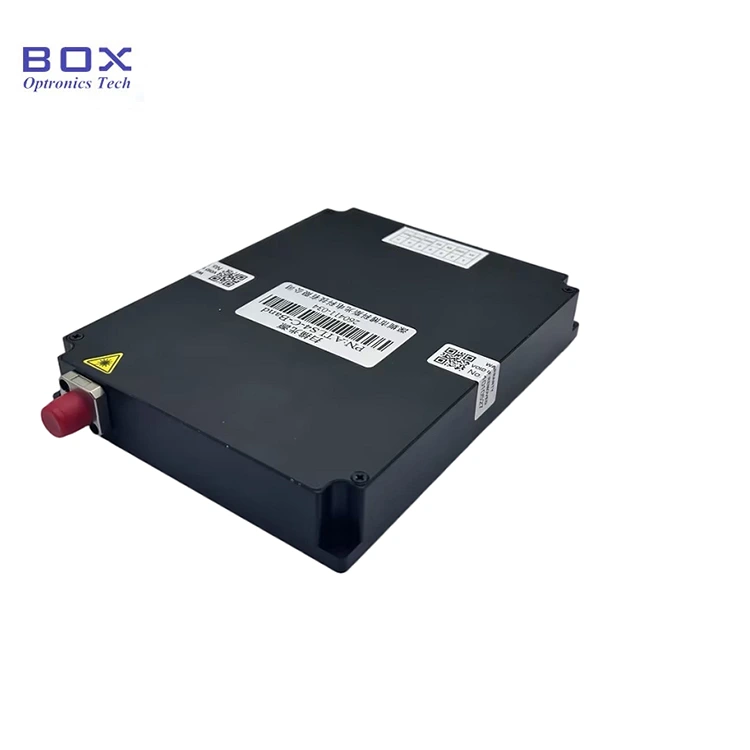

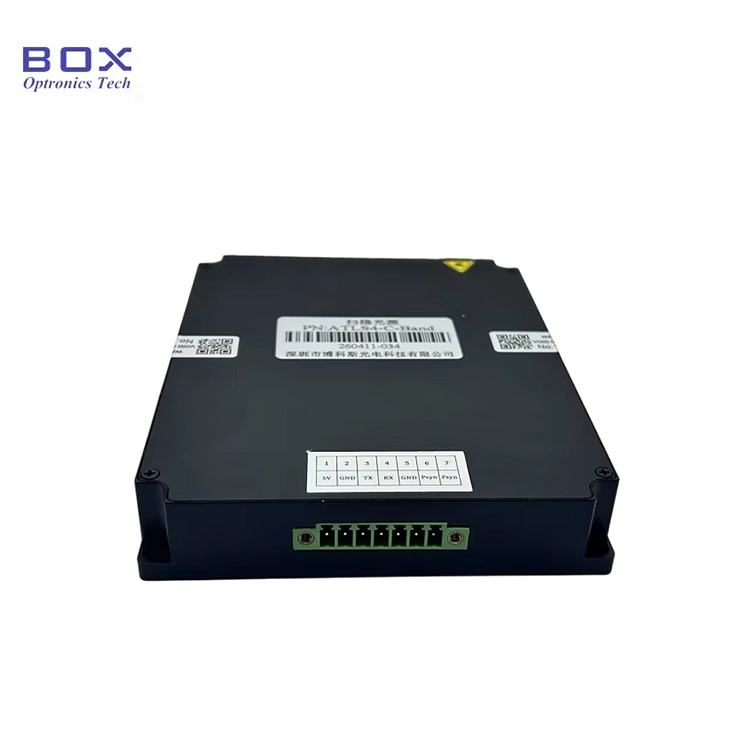

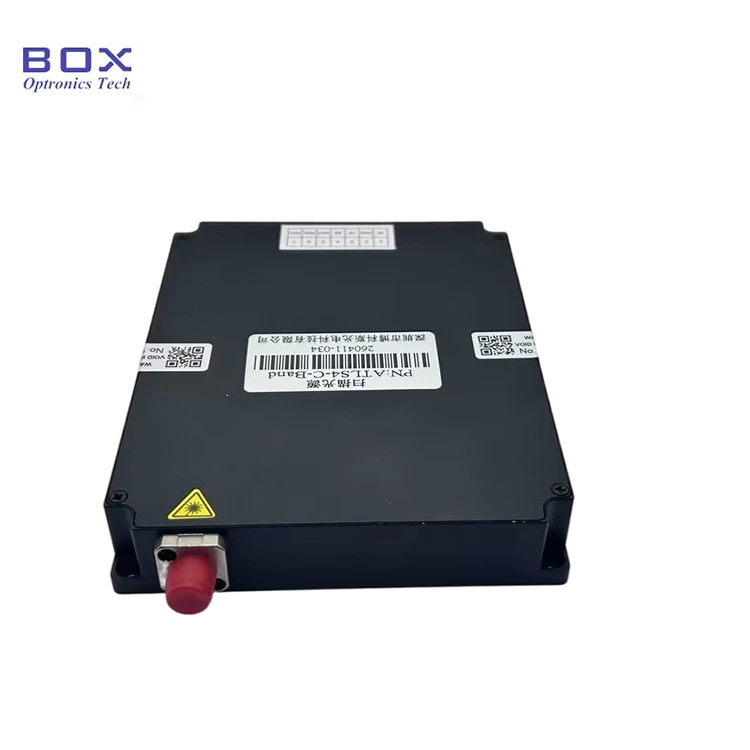

Фотографія фактичного продукту, регульований лазерний модуль C-діапазону
