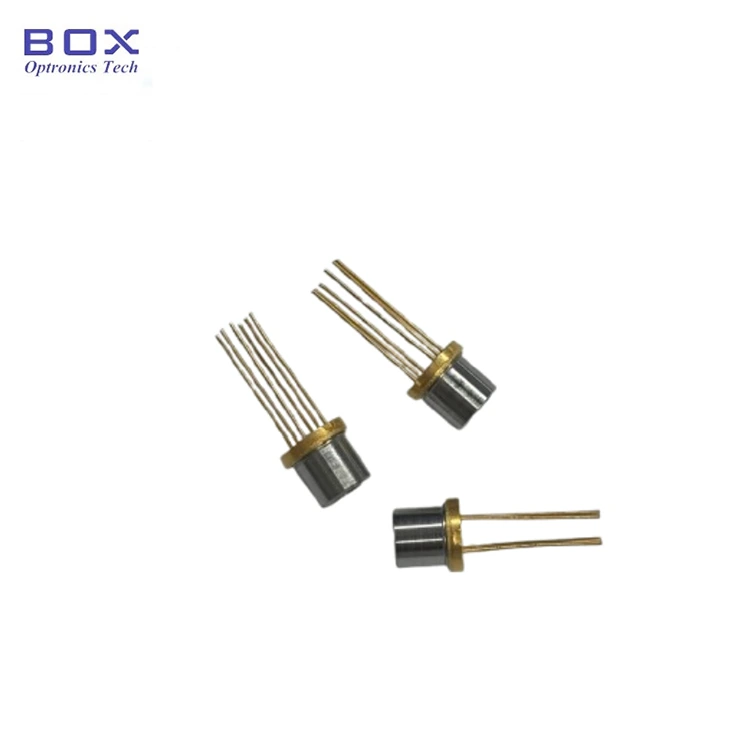

1392 нм DFB лазерний діод TO-CAN

Огляд продукту -1392nm DFB лазерний діод TO-CAN

1392 нм DFB лазерний діод TO-CAN (модель: BLD-D1392.5TO60-AL) від Box Optronics має центральну довжину хвилі 1392,5 нм (1391,5–1393,5 нм) і оптичний вихід 5 мВт через асферичну лінзу з фокусною відстанню 7,5 мм. Розроблений для оптичного з’єднання у вільному просторі, цей лазерний діод DFB 1392 нм підходить для з’єднання газових елементів, аналізу газу та інтеграції системи оптичного зондування.

Вбудований TEC і термістор підтримують контроль температури для стабілізації довжини хвилі. Герметичний металевий корпус TO60 із 6-контактною конфігурацією забезпечує компактний і міцний форм-фактор для газоаналізаторів і промислових оптичних датчиків.

Основні характеристики -1392 нм DFB лазерний діод TO-CAN

· Центральна довжина хвилі: 1392,5 нм (діапазон 1391,5–1393,5 нм), +/- 1 нм висока точність довжини хвилі

· Висока оптична вихідна потужність: мінімум 5 мВт

· Низький пороговий струм

· Інтегрований термоелектричний охолоджувач (TEC), термістор

· Компактний герметичний пакет TO60 з виходом асферичних лінз

Типове застосування-1392nm DFB лазерний діод TO-CAN

· Виявлення водяної пари (H₂O) за допомогою TDLAS

· Спектроскопія газових комірок у вільному просторі

· 1392nm DFB лазерні джерела для газоаналізаторів

· Моніторинг вологості промислових процесів

· Прилади оптичного вимірювання газу та спектроскопії

· Дослідження фотоніки та системи газоаналізу OEM

Технічні характеристики продукту -1392 нм DFB лазерний діод TO-CAN

Абсолютні максимальні рейтинги

Електрооптичні характеристики (T = 25°C)

Характеристики ТЕС

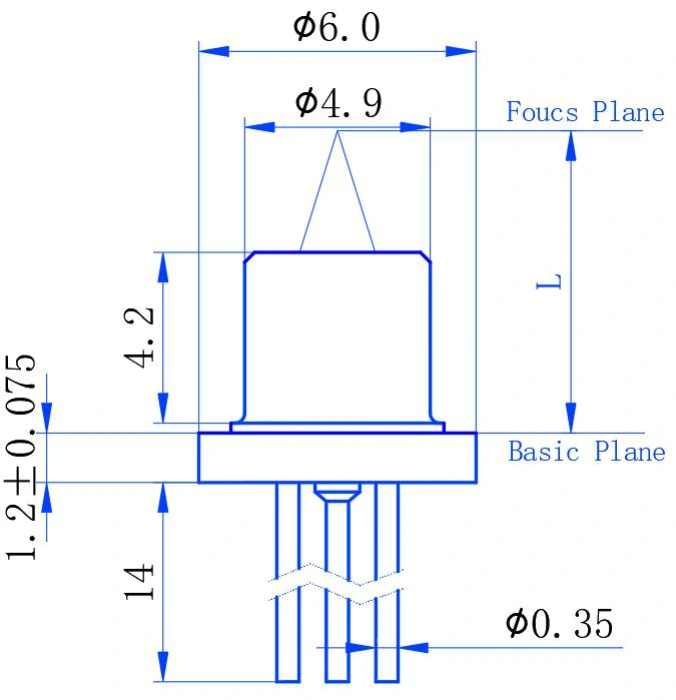

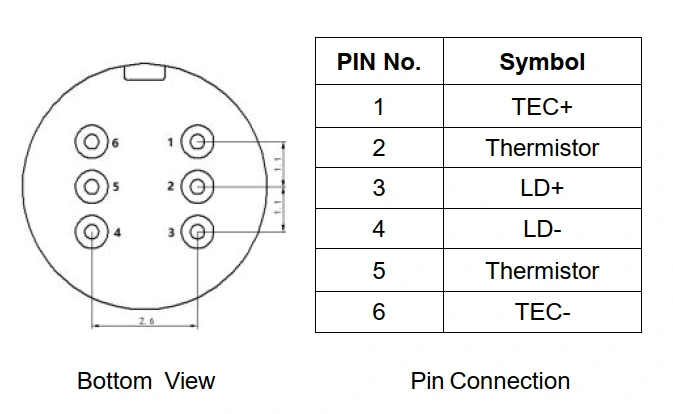

Визначення пакета та PIN-коду

Інформація для замовлення -1392nm DFB лазерний діод TO-CAN

Типова номенклатура

BLD - D XXXX ДО XX - X

Приклад: BLD-D1392.5TO60-AL

Специфікація -1392nm DFB лазерний діод TO-CAN

Технічний паспорт

Часті запитання (FAQ)

Q: Який газ можна виявити за допомогою лазера DFB 1392 нм?

A: Довжина хвилі 1392 нм зазвичай використовується для спектроскопії поглинання водяної пари (H₂O) і може бути застосована для виявлення вологи та водяної пари на основі TDLAS. Конкретну лінію поглинання та робочі умови слід оцінювати на основі концентрації газу, довжини оптичного шляху та конструкції системи. Box Optronics також пропонує лазерні діоди DFB на інших довжинах хвиль для різних вимог щодо визначення газу.

З: Яка різниця між цим лазером TO60 DFB і лазером DFB у формі метелика?

A: Основні відмінності полягають у форматі упаковки, оптичному інтерфейсі та вартості.

Версія TO60 оснащена компактним герметичним металевим контейнером із інтегрованим TEC, термістором і асферичною лінзою для оптичного з’єднання у вільному просторі.

Лазери Butterfly DFB, як правило, доступні з волоконно-пігтейл-виходом і можуть інтегрувати додаткові функції, такі як оптичний ізолятор і моніторний фотодіод, залежно від конфігурації.

Завдяки простішому корпусу та оптичному виходу у вільному просторі версія TO60 забезпечує більш економічний варіант для вимірювання газу та інших додатків, де не потрібні оптоволоконні з’єднання та додаткові вбудовані функції. Вибір залежить від необхідного методу оптичного з’єднання, розміру упаковки та архітектури системи.

З: Як інтегрований TEC покращує ефективність виявлення газу?

A: Вбудований TEC і термістор 10 кОм забезпечують контроль температури для лазера DFB, допомагаючи підтримувати стабільні робочі умови та зменшуючи дрейф довжини хвилі, спричинений коливаннями температури. Контроль температури важливий у системах TDLAS, оскільки довжина хвилі лазера повинна залишатися узгодженою з цільовою характеристикою поглинання. Специфікації TEC слід розглядати разом із діапазоном робочих температур лазера та вимогами до повної системи вимірювання газу.

Супутні товари

· 1392 нм 10 мВт DFB лазерний діод метелик

· 760 нм 10 мВт DFB лазерний діод метелик

· 14-контактний лазерний метелик 1512 нм 10 мВт DFB

· 1574 нм DFB лазерний діод для вимірювання CO2

· 1 мм активна зона InGaAs PIN фотодіод

Примітки щодо експлуатації та поводження

· Лазерні діоди є пристроями, чутливими до електростатичного розряду (ESD). Під час роботи завжди слід дотримуватися належних процедур захисту від електростатичного розряду.

· З модулями слід поводитись так само, як зі звичайними напівпровідниковими пристроями, щоб запобігти електростатичному пошкодженню. Для безпечного зберігання та транспортування модулі повинні бути упаковані з електростатичного матеріалу.

· Для складання модулів на друкованій платі необхідно заземлити верстак, паяльник і тіло людини.

· Зберігайте невикористані пристрої при рекомендованій температурі зберігання (від -40°C до +85°C) в упаковці, захищеній від електростатичного розряду.

· Не перевищуйте абсолютні максимальні значення, зазначені в таблиці даних, включаючи максимальний прямий струм 100 мА та максимальну пряму напругу 2 В.

· Завжди використовуйте драйвер лазерного діода з обмеженням струму та захистом від перенапруги.

· Увімкніть стабілізацію температури TEC перед застосуванням струму приводу лазера для оптимальної продуктивності та стабільності довжини хвилі.

· Уникайте торкатися поверхні асферичної лінзи голими пальцями, щоб запобігти забрудненню. Якщо потрібне очищення, використовуйте ізопропіловий спирт (IPA) і безворсовий тампон.

· Температура оплавлення припою: максимум 260°C протягом 10 секунд. Уникайте надмірного часу або температури пайки.
