Напівпровідниковий оптичний підсилювач 1310 нм 15 дБм

Зміст

1. Введення 1310 нм Напівпровідниковий оптичний підсилювач 15 дБм

2. Технічні характеристики

3. Особливості продукту

4. Типові програми

5. Деталі продукту

6. Інформація про замовлення

7. Технічний паспорт

8. Умови пропозиції та оплати

9. Час виконання

10. Примітки до операції

11. Гарантія якості та Післяпродажне обслуговування

Ознайомлення з продуктом

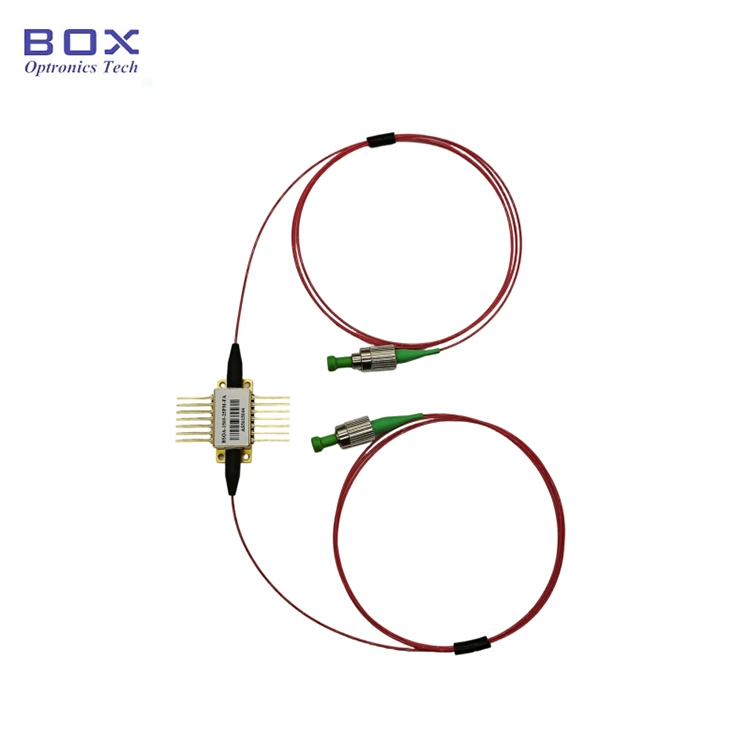

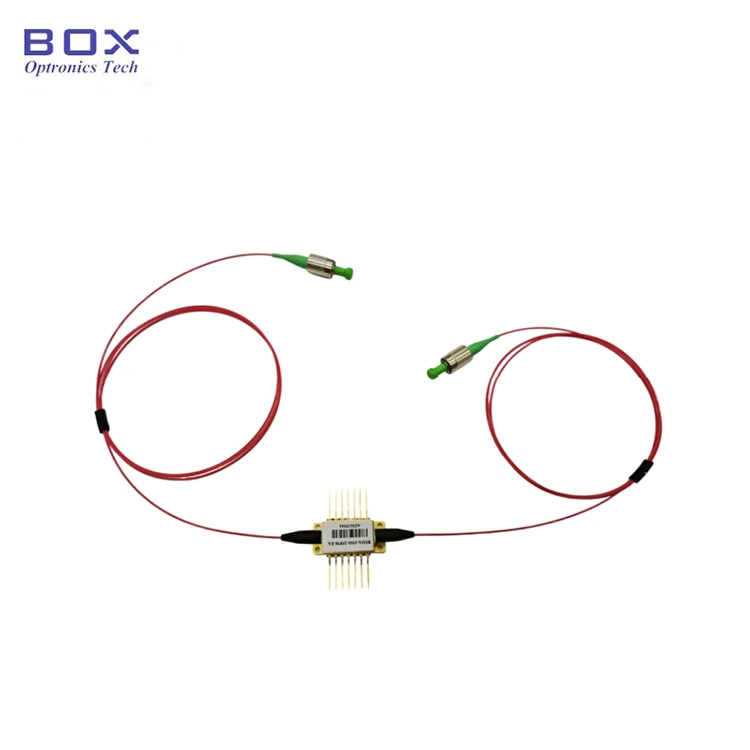

1310 нм 15 дБм напівпровідниковий оптичний підсилювач (SOA) з 14-контактним корпусом «метелик» пропонує високоефективне рішення для оптики посилення в діапазоні довжин хвиль 1310 нм. З вихідною потужністю 15 дБм і Посилення сигналу 25 дБ, це SOA ідеально підходить для застосування в оптичних комутаторах, WDM волоконно-оптичні мережі та лазери MOPA.

Продукт Технічні характеристики

Продукт особливості

● SMF-28e волокно з роз'ємом FC/APC;

● Низький рівень шуму Малюнок &Низька поляризаційна залежність;

● 14-контактний Пакет BTF з ТЕС, терморезистором.

Продукт Додатки

● Відшкодування збитків за волоконно-оптичний зв'язок і комутатор;

● Оптоволокно WDM мережі;

● MOPA (задаючий генератор Лазерний підсилювач потужності.

Продукт Подробиці

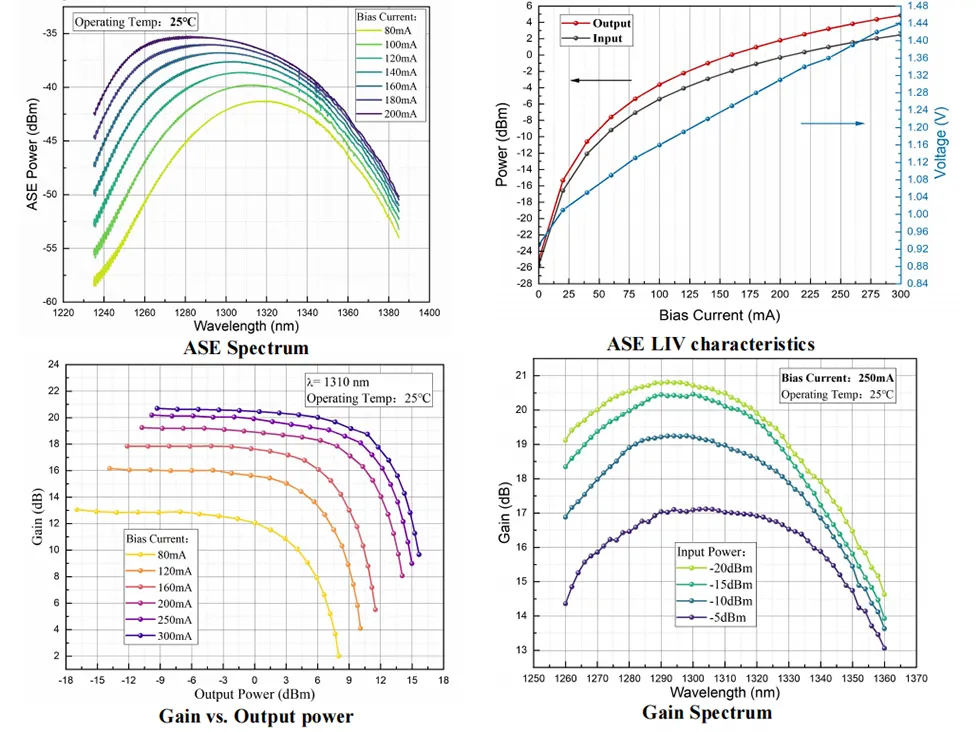

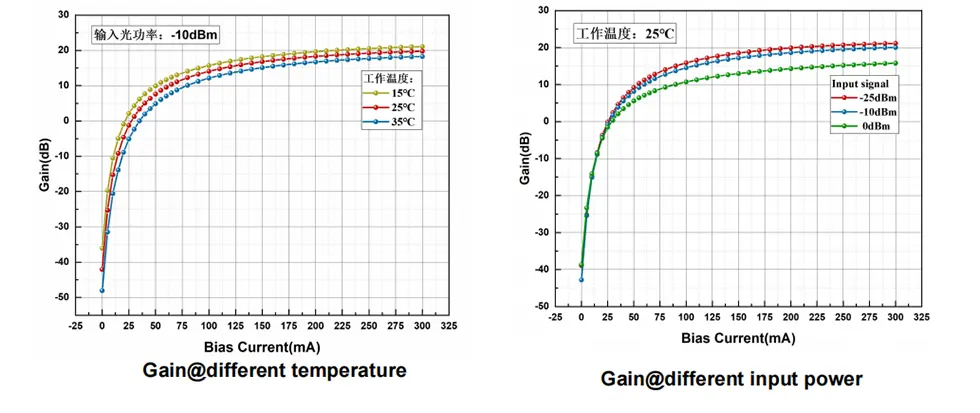

● Типовий спектр

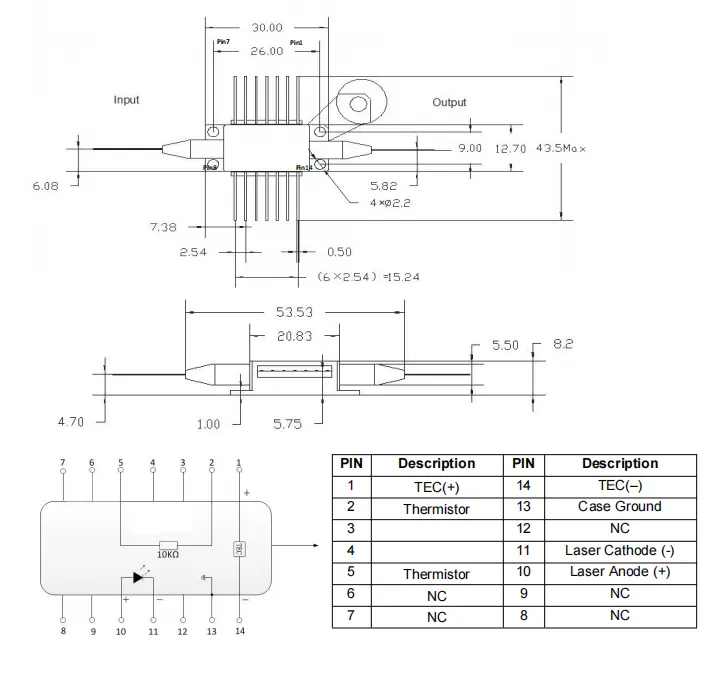

● Креслення упаковки та чіткість PIN-OUT (одиниця виміру: мм) - 1310 нм 15 дБм Напівпровідниковий оптичний підсилювач

Замовлення інформації

наприклад: BSOA-1310-25SM-FA

(Інформація про замовлення: 1310 нм 15 дБм напівпровідниковий оптичний підсилювач, 25 дБ невелике посилення сигналу, оптична потужність насичення 15 дБм, 14-контактний пакет типу "метелик", з оптоволокном SM, роз’ємом FC/APC).

Для інших індивідуальних вимог, будь ласка, зв'яжіться з: sales06@boxoptronics.com

Технічний паспорт і Тестовий аркуш

Технічний паспорт

Умови котирування і оплата

● Умови пропозиції

(1) EXW:

Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.

(2) DAP:

Якщо у вас немає облікового запису, сплатіть передоплату за доставку продукти.

(3) Інше

● Умови оплати

Доступні PayPal і T/T.

Час виконання

Виготовлення займає близько 10 робочих днів. (Якщо такі є в наявності, відправлять швидше.)

Міжнародна логістика може зайняти 3-5 робочих днів.

Операція Примітки

● Під час роботи цей пристрій випромінює лазерний промінь високої інтенсивності; робити не дивіться прямо на торець волокна, оскільки це може призвести до травми очей.

● Цей пристрій чутливий до електростатики; тому суворе дотримання під час пакування необхідні заходи антистатичного захисту, транспортування та використання. Крім того, необхідно вжити заходів для запобігання стрибки напруги, оскільки недотримання цієї вимоги може призвести до незворотного пошкодження пристрою (наприклад, забезпечення належного заземлення обладнання та використання антистатичного пристрою). браслет).

● Оптичні волокна крихкі; не використовуйте волокно, щоб витягнути пристрій. Вставляючи або виймаючи пристрій із гнізда, не тисніть на нього або потягніть за рукав, розташований на задній частині корпусу пристрою. Для пристроїв обладнаний роз’ємами, переконайтеся, що як пристрій, так і оптоволоконний роз’єм піднімаються одночасно під час установки або демонтажу.

● Якщо штифти потребують пайки, температура пайки не повинна бути перевищувати 260°C, а час пайки не повинен перевищувати 10 секунд. Особливий слід звернути увагу на наступне: під час паяння пристрій повинен бути в знеструмленому стані, а паяльник справний заземлений.

Гарантія якості та Післяпродажне обслуговування

● Гарантійний термін:

Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 рік від покупки. Платне технічне обслуговування через 1 рік.

● Винятки з безкоштовної гарантії:

Протягом безкоштовного гарантійного терміну безкоштовні послуги з ремонту або заміни буде надано за несправності, спричинені проблемами якості продукції. Проте Коробка Optronics залишає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках випадків протягом гарантійного терміну:

(1) Пошкодження, викликані природними факторами (наприклад, блискавка, пил) або вплив навколишнього середовища.

(2) Несправності внаслідок неправильної експлуатації користувачем.

(3) Очевидні фізичні пошкодження, спричинені людською помилкою.

(4) Несанкціоноване розбирання, модифікація або ремонт.

(5) Змінені або неповні гарантійні ярлики на корпусі.

(6) Пошкодження або втрата під час транспортування.
