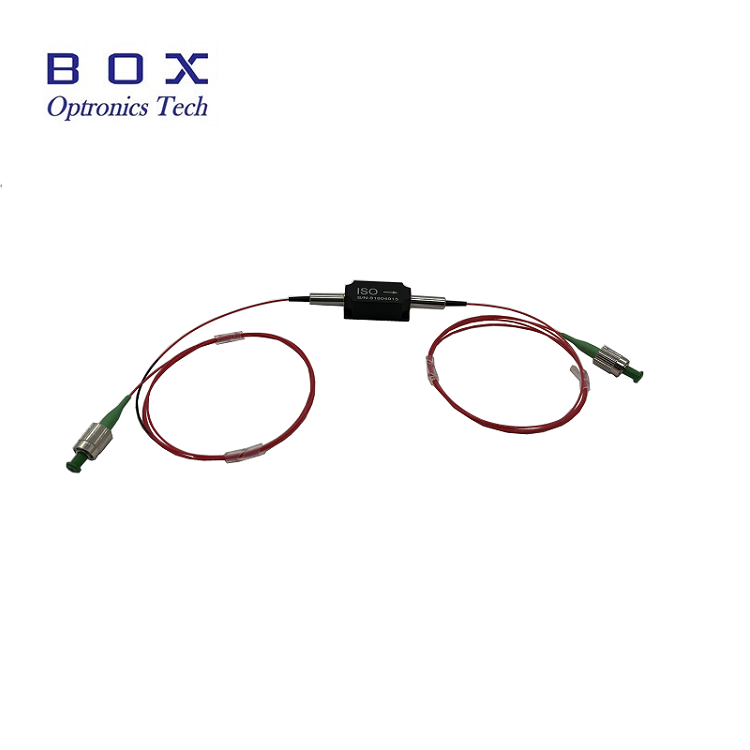

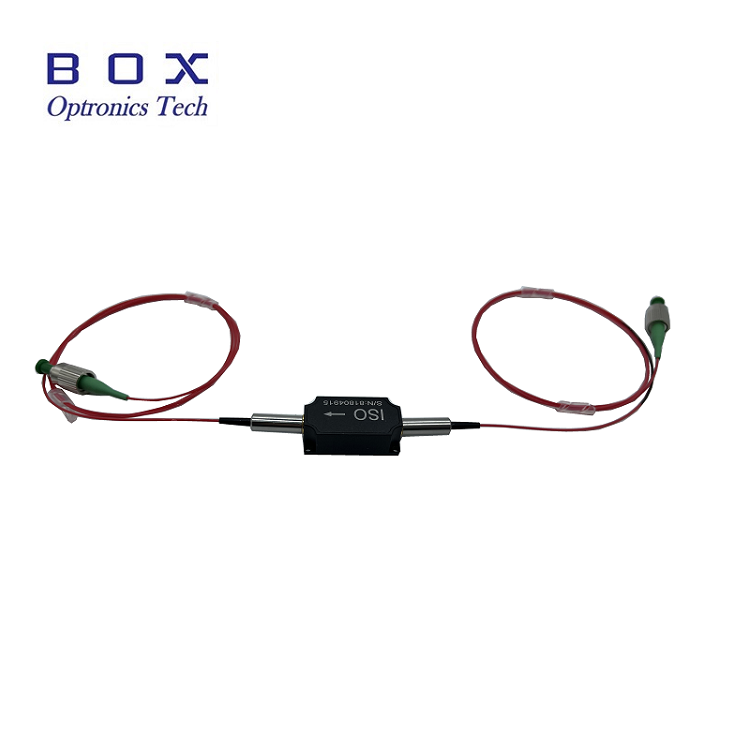

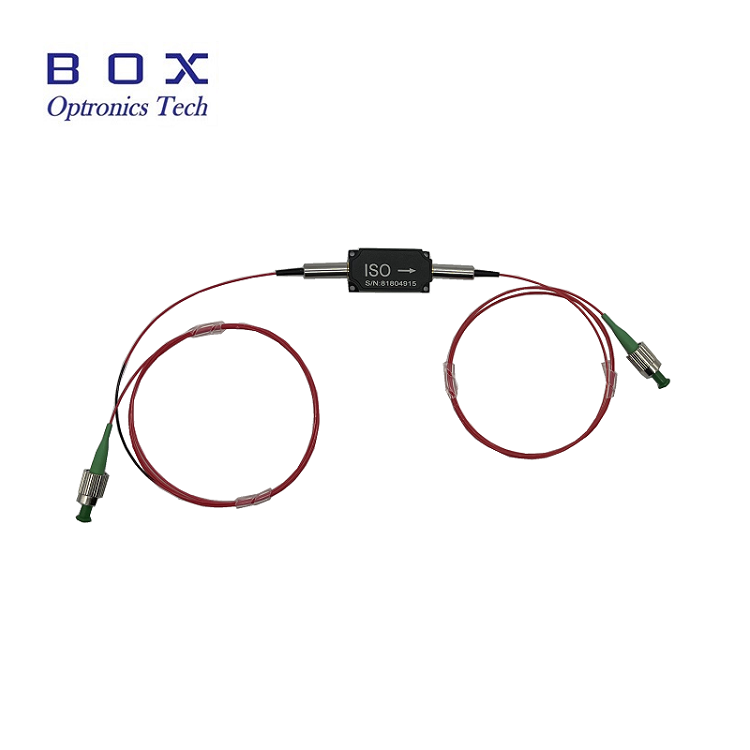

Оптичний ізолятор високої потужності 1064 нм

Огляд продукту - Оптичний ізолятор високої потужності 1064 нм

Box Optronics постачає оптичний ізолятор високої потужності 1064 нм, високоефективний пасивний оптичний компонент, призначений для захисту лазерних джерел, затравних лазерів і оптичних підсилювачів від шкідливого оптичного зворотного зв’язку, спричиненого відбитим і зворотно розсіяним світлом. Базуючись на ефекті обертання Фарадея, цей ізолятор забезпечує невзаємну передачу світла, дозволяючи світлу проходити в прямому напрямку з низькими втратами, блокуючи світло зворотного напрямку з високою ізоляцією.

Маючи типові внесені втрати, високу ізоляцію та високий коефіцієнт екстинкції, цей ізолятор 1064 нм оптимізований для високопотужних волоконних лазерів і систем підсилення. Він підтримує середню потужність до 10 Вт і пікову потужність до 10 кВт для імпульсної роботи ns, що робить його придатним для вимогливих промислових і наукових застосувань.

Основні характеристики - Оптичний ізолятор високої потужності 1064 нм

• Висока ізоляція: типова пікова ізоляція 30 дБ, мінімум 25 дБ

• Низькі внесені втрати

• Високі зворотні втрати

• Низькі втрати, залежні від поляризації (PDL)

• Висока потужність: середня потужність до 10 Вт

• Компактна та міцна конструкція упаковки: 58×28×26 мм

• Доступний у версіях PM (підтримка поляризації) і без PM

• Кілька варіантів довжини хвилі: 980 нм, 1030 нм, 1064 нм

Типове застосування - Оптичний ізолятор високої потужності 1064 нм

• Волоконні лазерні системи та волоконні лазери MOPA

• Волоконні підсилювачі

• Оптичні випробувальні та вимірювальні прилади

• Волоконно-оптичні сенсорні системи

• Захист посівного лазера в ланцюгах підсилювача

• Волоконні лазерні системи високої потужності

• Науково-дослідні лабораторії

• Промислові лазерні системи обробки

Технічні характеристики - Оптичний ізолятор високої потужності 1064 нм

Оптичні характеристики (T=25°C)

Механічні та екологічні характеристики

Деталі продукту - Оптичний ізолятор високої потужності 1064 нм

Що таке оптичний ізолятор?

Оптичний ізолятор, також відомий як ізолятор Фарадея, — це пасивний двопортовий оптичний пристрій, який забезпечує переважну передачу в одному напрямку та забезпечує високу ізоляцію у зворотному напрямку. Це важливий компонент лазерних і волоконно-оптичних систем для захисту лазерних джерел і оптичних підсилювачів від оптичного зворотного зв’язку, спричиненого відбитим і розсіяним світлом.

Оптичні ізолятори засновані на ефекті Фарадея, у якому використовується магнітооптичний матеріал, який обертає поляризацію світла, що проходить крізь нього під дією магнітного поля. У поєднанні з поляризаторами це обертання поляризації забезпечує пряму оптичну передачу та високу ізоляцію світла, що поширюється у зворотному напрямку.

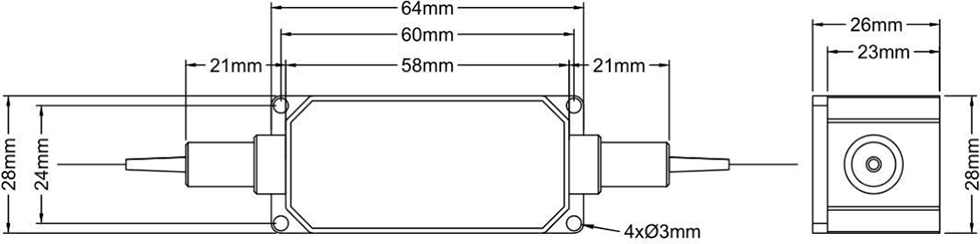

Розміри упаковки

Оптичний ізолятор високої потужності 1064 нм упакований у компактний міцний корпус із такими розмірами (одиниці: мм):

• Розмір упаковки: 58 ​​× 28 × 26 мм (Д × Ш × В)

• 2-портова конфігурація з волоконно-оптичними кістями

• 4 монтажні отвори (Ø3 мм) для безпечного встановлення

• Створено для високої надійності та термічної стабільності

Чому варто вибрати Box Optronics?

• Строгий контроль якості зі 100% тестуванням перед відправкою

• Конкурентоспроможна ціна зі стабільною можливістю оптової доставки

• Гнучкі параметри налаштування довжини хвилі, потужності, оптоволокна та роз’ємів

• Зразок тестування доступний для оцінки

• Експрес-доставка DHL, UPS і FedEx по всьому світу

• Доступні версії для PM і без PM

• Кілька варіантів номінальної потужності: від 500 мВт до 10 Вт

• Широке покриття довжини хвилі: 980 нм, 1030 нм, 1064 нм

• Надійне довгострокове постачання виробничих обсягів

Інформація для замовлення - Оптичний ізолятор високої потужності 1064 нм

Типова номенклатура

HPMIS - XXXX - X - X - X - X - X - XX

Приклад: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064 нм високопотужний ізолятор PM, повільна робота осі, швидка вісь заблокована, волокно PM Panda, вільна трубка 900 мкм, довжина волокна 1 м, пакет 58x28x26 мм, робоча потужність 10 Вт

Приклад: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

Ізолятор високої потужності 1064 нм (не PM), волокно Hi1060, вільна трубка 900 мкм, довжина волокна 1 м, пакет 58x28x26 мм, робоча потужність 5 Вт

Доступні параметри налаштування

• Центральна довжина хвилі: 980 нм, 1030 нм, 1064 нм, інші довжини хвилі доступні за запитом

• Потужність: 500 мВт, 1 Вт, 2 Вт, 5 Вт, 10 Вт, більша потужність доступна для індивідуальних конструкцій

• Тип поляризації: PM (підтримка поляризації) або без PM (стандартний одиночний режим)

• Конфігурація осі PM: повільна робота осі, обидві осі працюють

• Тип волокна: волокно PM Panda, Hi1060, інші спеціальні волокна

• Довжина волокна: 0,5 м, 0,8 м, 1 м, 1,5 м, 2 м (доступні довжини на замовлення)

• Тип кіски: 250 мкм голе волокно, 900 мкм вільна трубка, 3,0 мм вільна трубка

• Розмір упаковки: стандартний 58x28x26 мм або нестандартний розмір упаковки

• Версії з підвищеною ізоляцією доступні для вимогливих програм

Щоб отримати індивідуальні вимоги, зв’яжіться з нашою командою продажів і надайте свої специфікації.

Специфікація та звіт про випробування - Оптичний ізолятор високої потужності 1064 нм

Кожен пристрій постачається з докладним звітом про випробування, в якому задокументовано виміряні параметри продуктивності. PDF-файл таблиці даних містить докладні характеристики.

• Індивідуальний звіт про випробування, що додається до кожного блоку

Технічний паспорт

Умови пропозиції та оплати

Умови котирування

• EXW

• DAP

• FOB

• Інші умови: зв’яжіться з нами, щоб обговорити.

Умови оплати

• PayPal: швидка та безпечна оплата за зразки та невеликі замовлення

• T/T (банківський переказ): стандартний спосіб оплати для звичайних виробничих замовлень

• Alibaba Trade Assurance: безпечний захист замовлення для онлайн-транзакцій із гарантією покупця

• Кредитна картка: доступні PayPal та Alibaba

• Гнучкі умови оплати: договірні

Час виконання

• Стандартне виготовлення: ~10-15 робочих днів

• Індивідуальні конфігурації: 15-20 робочих днів

• Об’ємні замовлення: зв’яжіться з нами, щоб дізнатися графік виробництва

• Міжнародна доставка: ~3-5 робочих днів (DHL/UPS/FedEx express)

• Прискорене обслуговування: доступне за запитом

Примітки щодо експлуатації та поводження - Оптичний ізолятор високої потужності 1064 нм

Захист від ESD

Хоча оптичні ізолятори є пасивними пристроями, для підтримки продуктивності та надійності потрібне належне поводження.

• Працюйте на чистій поверхні без пилу

• Уникайте безпосереднього торкання торців волокна

• Зберігайте пилозахисні ковпачки на роз’ємах, коли вони не використовуються

• Використовуйте належний захист від електростатичного розряду під час транспортування та встановлення

• Поводьтеся обережно, щоб не пошкодити кіски волокна

Обробка волокна

• Уникайте надмірного вигину волокна

• Не тягніть і не скручуйте волокнисті кіски

• Перед підключенням очистіть оптоволоконні з’єднувачі за допомогою відповідних інструментів для чищення

• Завжди використовуйте пилозахисні ковпачки, коли роз’єм не використовується

• Перед використанням перевірте торець волокна на наявність пошкоджень

• Не перевищуйте максимальне навантаження на розтяг (5 Н)

Питання поводження з електроенергією

• Переконайтеся, що вхідна потужність не перевищує номінального максимуму

• Використовуйте належний моніторинг живлення, щоб уникнути перевантаження

• Забезпечувати належне розсіювання тепла на високих рівнях потужності

• Встановіть на радіатор для безперервної роботи з високою потужністю

Встановлення та Монтаж

• Надійно закріпіть ізолятор за допомогою 4 монтажних отворів

• Забезпечте правильне вирівнювання, щоб мінімізувати додаткові втрати

• Залиште достатньо місця для радіусу вигину волокна

• Для надійності працювати в межах зазначеного діапазону температур

• Уникайте механічного впливу на кіски волокна

• Переконайтеся, що порт правильно орієнтований для правильного напрямку сигналу

• Перед встановленням перевірте напрямок вперед/назад

Гарантія якості

Box Optronics прагне надавати високоякісні оптичні компоненти з надійною роботою. Усі наші потужні оптичні ізолятори проходять суворе тестування та контроль якості перед відправкою.

Гарантія

• 12-місячна обмежена гарантія з дати відвантаження

• Гарантія поширюється на дефекти матеріалів і виготовлення

• Безкоштовний ремонт або заміна несправних одиниць за гарантією

• Гарантія не поширюється на пошкодження, спричинені неправильним використанням, неправильним поводженням або неавторизованою модифікацією
