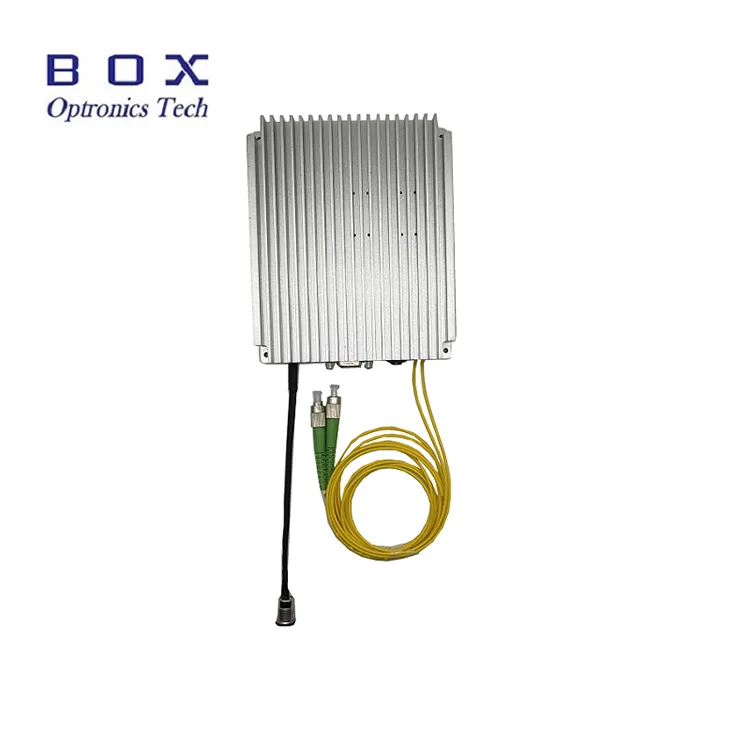

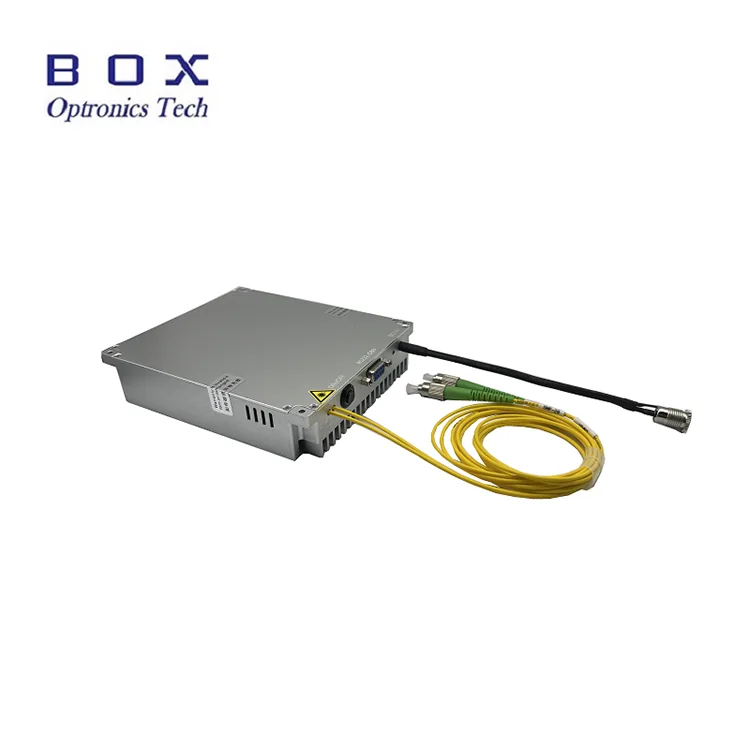

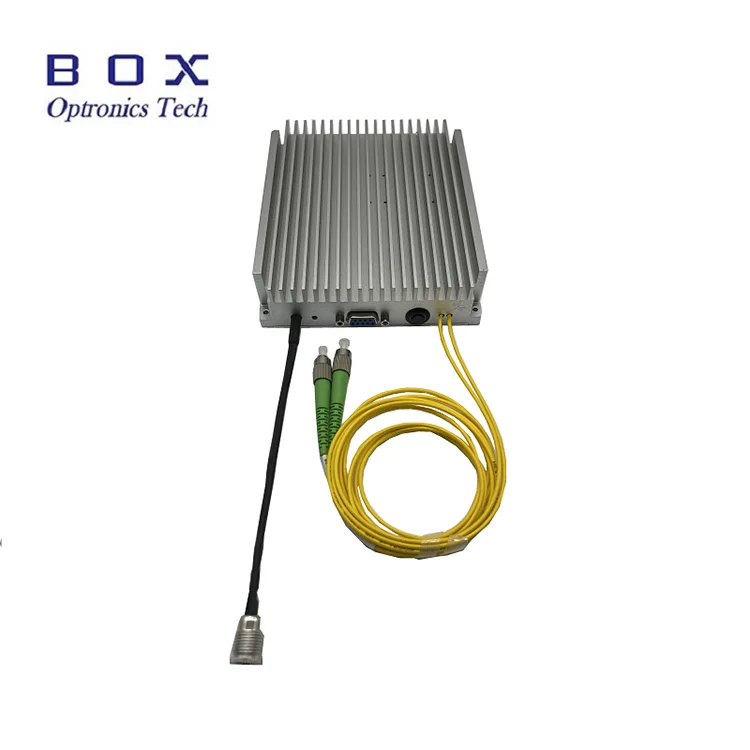

Ітербієвий волоконний підсилювач (YDFA) використовує напівпровідниковий лазер накачування для збудження легованого ітербієм підсилювального волокна, забезпечуючи ефективне оптичне посилення в діапазоні довжин хвиль 1030–1080 нм. Підсилювач пропонує необов'язкову вихідну потужність насиченого сигналу з безперервним регулюванням 17/20/23/25/26/27/30/33/37/40 дБм, що забезпечує високе посилення, низький рівень шуму та стабільну вихідну продуктивність.
Доступний як у настільній, так і в компактній модульній конфігурації, YDFA підтримує керування на передній панелі, послідовний зв’язок і роботу програмного забезпечення ПК, що робить його придатним для таких застосувань, як лазерне підсилення 1064 нм у наукових дослідженнях, промислові лазерні системи, застосування волоконного лазера та прецизійні оптичні вимірювальні системи.
|
Параметри |
одиниця |
Цінності |
Примітки |
|
Робоча довжина хвилі |
нм |
1030~1070, 1040~1080 |
|
|
Вхідна потужність |
дБм |
0~10 |
Можливість налаштування |
|
Насичена вихідна потужність |
дБм |
17/20/23/25/26/27/30/33/37/40 |
@0dBm Вхід |
|
Коефіцієнт шуму |
дБ |
≤5,0 |
|
|
Залежне від поляризації посилення |
дБ |
<0,3 |
SM волокно |
|
Коефіцієнт поляризаційної екстинкції |
дБ |
>20 |
ПМ волокно |
|
Ізоляція входу/виходу |
дБ |
>35 |
|
|
Тип волокна |
- |
Hi1060 або PM980 |
|
|
Роз'єм |
- |
FC/APC |
|
|
Режим роботи |
- |
ACC/APC(1) |
|
|
Розміри |
мм |
260(Ш)×280(Г)×120(В) |
Настільний (17-26 дБм) |
|
260(Ш)×320(Г)×120(В) |
Настільний (27-33 дБм) |
||
|
376(Ш)×340(Г)×112(В) |
Настільний (37-40 дБм) |
||
|
125(Ш)×150(Г)×20(В) |
Модуль (17~20 дБм) |
||
|
139(Ш)×206(Г)×27(В) |
Модуль (23~26 дБм) |
||
|
139(Ш)×235(Г)×70(В) |
Модуль (27~40 дБм) |
||
|
Блок живлення |
V |
Змінний струм 110~240 В, <30 Вт |
Настільний |
|
Блок живлення |
V |
5 В постійного струму, <15 Вт |
Модуль |
|
Режим контролю |
- |
Послідовний зв'язок RS232 |
Модуль |
|
Інтерфейс зв'язку |
- |
DB9 Жінка |
Модуль |
|
Робоча температура |
℃ |
-5~+35 |
|
|
Робочий діапазон вологості |
% |
0~70 |
|
● Широкий діапазон довжин хвиль;
● Висока вихідна потужність до 40 дБм;
● Низький коефіцієнт шуму;
● Hi1060 або PM980 додатково.
● Нелінійна оптика; л
● мікрохвильова фотоніка;
● Когерентні системи ЛіДАР.

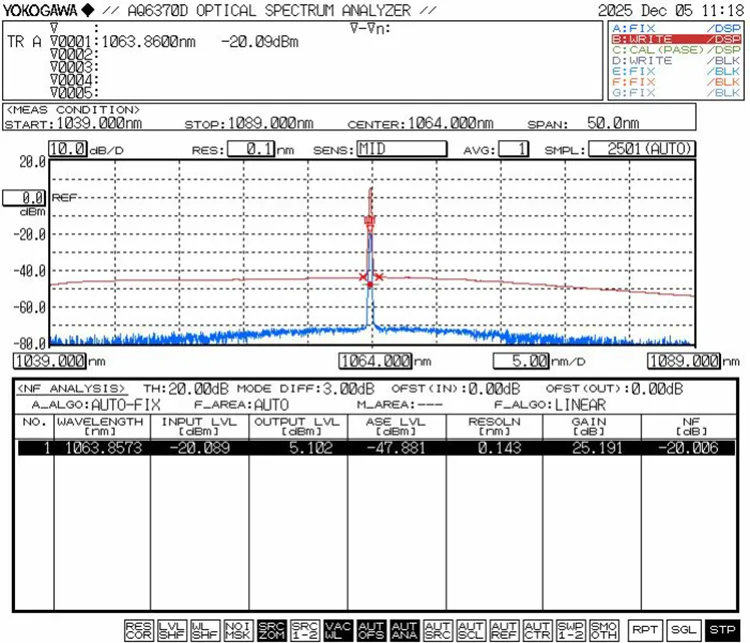

● Оптичний спектр посиленого сигналу 1064 нм, вхідна потужність 0 дБм, 3 A
● Нестабільність живлення @ вихідна потужність 27 дБм, 0 дБм вхід 1064 нм, режим APC

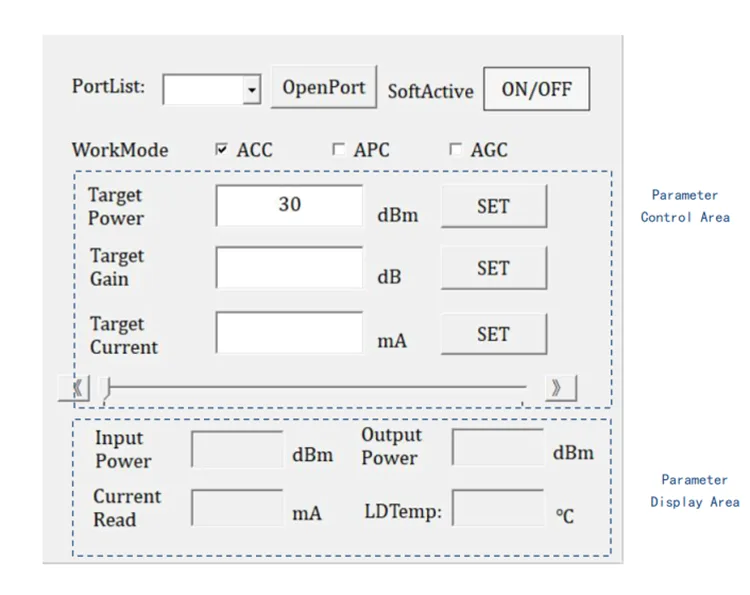

● Інтерфейс програмного забезпечення для керування ПК

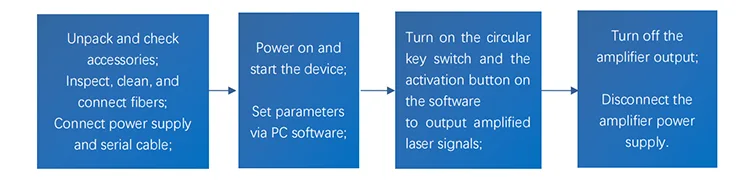

Крок 1. Розпакування та складання: перед складанням перевірте, чи всі аксесуари комплектні, включаючи кабель живлення або адаптер живлення, оптоволоконні перемички, інструкцію з експлуатації, звіт про випробування тощо.
Підключіть джерело живлення: настільні підсилювачі можна підключити безпосередньо до джерела змінного струму; модульні підсилювачі повинні бути підключені до імпульсного джерела живлення постійного струму або регульованого джерела живлення, яке відповідає вимогам до джерела живлення.
Використовуйте спеціальне обладнання та інструменти (інспектор торця волокна, набір для очищення волоконного з’єднувача), щоб перевірити та очистити торець волоконного з’єднувача. Тільки коли він повністю чистий, використовуйте волоконні перемички, щоб підключити джерело світла сигналу до вхідного порту підсилювача.
Крок 2. Увімкніть живлення підсилювача, виберіть режим роботи в програмному забезпеченні ПК і встановіть такі параметри, як вихідна потужність або струм накачування.
Примітка: Кожного разу, коли модуль підсилювача вмикається, робочий режим (APC/ACC) і робочий струм або вихідна потужність підсилювача є налаштуваннями параметрів від останнього використання. Якщо необхідне налаштування, його можна змінити за допомогою програмного забезпечення ПК. Зазвичай на заводі підсилювач налаштований на мінімальний робочий струм і мінімальну вихідну потужність.
Крок 3. Натисніть перемикач клавіші активації (ACT) на модулі та натисніть перемикач програмної активації (SOFTACTIVE) у програмному забезпеченні ПК. У цей час починає посилюватися і виходити лазерний сигнал. Під час експерименту робочий режим і вихідну потужність можна своєчасно регулювати за потреби.
Примітка. Коли підсилювач перебуває у стані випромінювання світла (перемикач активації увімкнено), суворо заборонено підключати, від’єднувати або з’єднувати волоконно-оптичні перемички; інакше торець роз’єму волоконної перемички та сам підсилювач можуть бути пошкоджені, що призведе до несправностей.
Setp4. Після використання вимкніть перемикач з ключем активації (ACT), щоб відключити вихід підсилювача, вимкніть джерело живлення та від'єднайте оптоволоконне з'єднання.
|
YDFA |
Вихідна потужність |
Тип волокна |
Розмір |
|
YDFA |
-XX |
-XX |
-X |
|
Оптоволоконний підсилювач, легований ітербієм |
17: 17 дБм 20: 20 дБм 23: 23 дБм ... 40: 40 дБм |
SM: Привіт 1060 PM: PM980 |
М: Модуль B: Настільний |
наприклад: YDFA-27-PM-M
(Інформація про замовлення: волоконний підсилювач із легуванням ітербієм, вихідна потужність 27 дБм, з волокном PM980, пакет модуля).
● Умови пропозиції
(1) EXW:
Якщо у вас є обліковий запис DHL/UPS/FedEx, Box Optronics пропонує використовувати EXW. Ми відправляємо через ваш обліковий запис; ми не стягуємо вартість доставки.
(2) DAP:
Якщо у вас немає облікового запису, сплатіть передоплату за доставку товарів.
(3) Інше
● Умови оплати
Доступні PayPal і T/T.
Виготовлення: 10-15 робочих днів. (Якщо є на складі, це буде швидше відправлено.)
Міжнародна логістика: 3-5 робочих днів.
● Підсилювач має працювати в межах номінального діапазону довжини хвилі оптичного сигналу та потужності. Не вводьте оптичні сигнали за межами зазначеного діапазону. Зверніться до звіту про випробування продукту для отримання конкретних параметрів.
● Перед початком роботи переконайтеся, що перемикач живлення та перемикач з ключем вимкнено, а потім підключіть джерело живлення. Під час вимкнення спочатку вимкніть перемикач з ключем і відключіть джерело живлення після того, як індикатор виходу згасне. Не вимикайте живлення під час роботи підсилювача.
● Не рекомендується часто підключати/від’єднувати вхідні та вихідні оптоволоконні роз’єми, оскільки це може спричинити забруднення пилом, збільшення внесених втрат або спалювання торця оптоволоконного роз’єму.
● Роз’єм FC/APC на головному вихідному порту призначений лише для тестування живлення; суворо заборонено підключати його до інших оптоволоконних роз’ємів. Якщо вихідне волокно потрібно з’єднати з іншими волокнами, рекомендується зварювання волокон за допомогою зварювального апарату.
● Тримайте пристрій подалі від вологи, пилу та корозії; зберігати в сухому місці.
● Гарантійний термін:
Безкоштовний ремонт або заміна дефектів, не спричинених людиною, протягом 1 року після покупки. Платне технічне обслуговування через 1 рік.
● Винятки з безкоштовної гарантії:
Протягом безкоштовного гарантійного періоду будуть надаватися безкоштовні послуги з ремонту або заміни несправностей, спричинених проблемами якості продукції. Проте Box Optronics зберігає за собою право відмовити в безкоштовних послугах ремонту в наступних випадках протягом гарантійного терміну:
(1) Пошкодження, спричинені природними факторами (наприклад, блискавкою, пилом) або впливом навколишнього середовища.
(2) Несправності внаслідок неправильної експлуатації користувачем.
(3) Очевидні фізичні пошкодження, спричинені людською помилкою.
(4) Несанкціоноване розбирання, модифікація або ремонт.
(5) Змінені або неповні гарантійні ярлики на корпусі.
(6) Пошкодження або втрата під час транспортування.
